Cистема вентиляции может быть правильно рассчитана и качественно смонтирована, но без автоматизации она работает лишь в одном из заранее заданных состояний. В результате вентилятор подает одинаковый объем воздуха утром, ночью и в пустом помещении, нагреватель расходует лишнюю энергию, а загрязненный фильтр обнаруживают только после заметного падения производительности.

Автоматизация вентиляции связывает оборудование, датчики и исполнительные механизмы в единую логику. Она не исправляет ошибки расчета воздуховодов и не увеличивает возможности установки сверх ее характеристик. Ее задача — использовать доступную производительность безопасно и ровно, поддерживать выбранные параметры микроклимата и вовремя сообщать, когда система нуждается во вмешательстве.

Что такое автоматика для вентиляции и какие задачи она выполняет

Автоматика для вентиляции — это система автоматизации, включающая устройства и программные алгоритмы. Она получает данные о состоянии воздуха и оборудования, сравнивает их с заданными значениями и выдает управляющие команды. Контроллер принимает решение, а клапаны, приводы, вентиляторы, нагреватели и другие узлы выполняют его. Пользователь задает режим, расписание или желаемый параметр, но ему не приходится вручную переключать каждый элемент.

Правильно настроенная система автоматизации решает несколько связанных задач:

  • поддерживает требуемый расход приточного и удаляемого воздуха;
  • регулирует температуру притока и не допускает подачи слишком холодного воздуха;
  • меняет производительность по расписанию, присутствию людей или показаниям датчика;
  • согласует работу вентиляции, отопления, охлаждения и увлажнения;
  • защищает водяной или электрический нагреватель, вентилятор и теплообменник;
  • фиксирует аварию, выводит понятное сообщение и переводит оборудование в предусмотренное проектом состояние;
  • передает данные в диспетчеризацию или интерфейс удаленного управления.

Польза автоматизации зависит от исходной схемы. Если воздуховоды создают чрезмерное сопротивление, установка подобрана без запаса или датчик расположен в неподходящем месте, контроллер будет реагировать на проблему, но не устранит ее физическую причину. Поэтому автоматика проектируется вместе с вентиляцией, а не добавляется в конце как универсальный аксессуар.

В моей практике самые дорогие переделки начинаются не с отказа контроллера, а с неясного технического задания. Заказчик просит «полную систему автоматизации», однако не определяет режимы комнат, приоритет тишины, допустимую температуру притока и действия при открытом окне. До выбора оборудования я рекомендую описать реальные сценарии использования объекта.

Принцип работы и виды автоматизации вентиляции

Принцип работы системы автоматизации строится на замкнутом цикле: измерение, сравнение, команда и повторная проверка результата. Например, датчик фиксирует рост концентрации углекислого газа, контроллер увеличивает скорость вентилятора, после обновления данных оценивает эффект и корректирует сигнал. В простом варианте команда имеет два состояния — включено или выключено. В более точной системе мощность меняется плавно.

Обычный цикл автоматизации включает пять операций:

  1. сбор сигналов от температурных, влажностных, газовых и технических датчиков;
  2. проверку разрешающих условий и защитных блокировок;
  3. сравнение фактического параметра с уставкой;
  4. выдачу команды исполнительному устройству;
  5. контроль результата и регистрацию отклонений.

Локальная и централизованная автоматизация

Локальная система управления обслуживает одну систему вентиляции или отдельную функциональную зону. Контроллер размещают в щите либо внутри моноблока, а пользователь работает с настенным пультом или встроенной панелью. Такая автоматизация проще вводится в эксплуатацию, сохраняет работоспособность без верхнего уровня и подходит для автономной приточной или приточно-вытяжной системы.

Система централизованного управления объединяет локальные контроллеры нескольких установок в общую архитектуру. Такая система отличается от локального решения возможностью координировать режимы оборудования объекта, сохраняя автономную работу каждого агрегата при потере связи с верхним уровнем.

Управление по расписанию, датчикам и заданным параметрам

Автоматизация по расписанию подходит объектам с предсказуемой загрузкой: офису, учебному помещению, торговой зоне. Управление по датчику лучше учитывает фактическую потребность, но требует корректного выбора измеряемого параметра и места установки. В жилом доме часто объединяют оба подхода: базовый режим задают по времени, а датчик CO2 или влажности временно повышает производительность вентиляционной системы в конкретной зоне.

Способ управления Когда полезен Ограничение
Ручное переключение Небольшая установка с простым сценарием Результат зависит от действий пользователя
Расписание Регулярный график присутствия Не учитывает неожиданное изменение загрузки
По датчикам Переменное число людей и зональная работа Нужны достоверные данные и настройка порогов
Комбинированный режим Дом или коммерческий объект с разными сценариями Требует согласования приоритетов команд

Состав системы автоматизации вентиляции

Система автоматизации комплектуется не по площади объекта самой по себе, а по функциям установки и требуемым режимам. Две системы одинаковой производительности могут иметь разный набор устройств: одной достаточно включения вентилятора и контроля фильтра, другой нужны плавное регулирование, водяной нагрев, охлаждение, рекуперация и связь с BMS.

Щиты управления и контроллеры

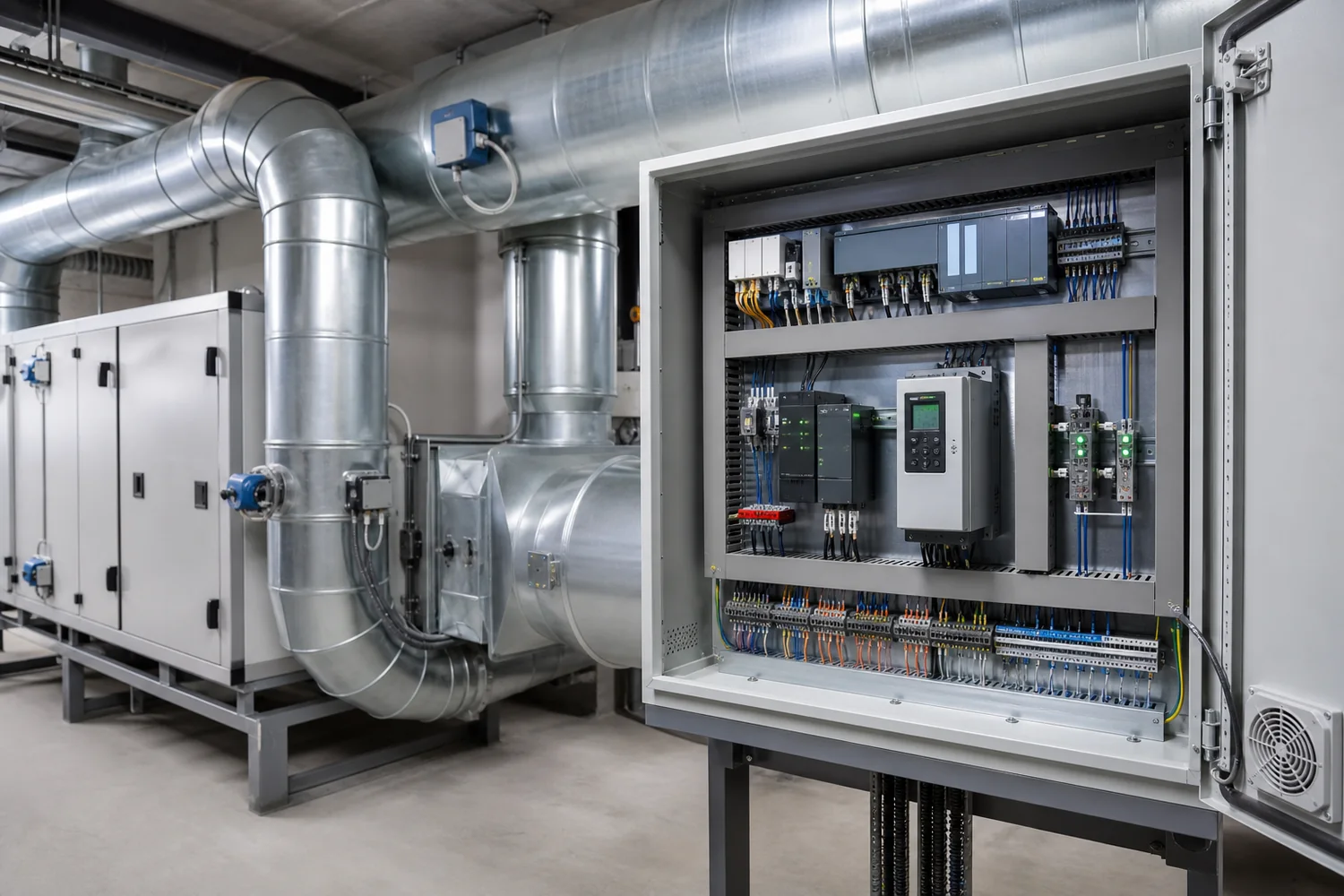

Щит системы автоматизации объединяет аппараты питания, коммутации, защиты и управления. В нем размещают автоматические выключатели, контакторы, реле, блоки питания, контроллер, клеммы и, при необходимости, частотные преобразователи. Компоновка должна обеспечивать понятное обслуживание, маркировку цепей и доступ к элементам системы, которые проверяют при наладке.

Контроллер выполняет программу: обрабатывает входные сигналы, рассчитывает управляющее воздействие, соблюдает задержки и блокировки. Готовая автоматика вентиляционной установки удобна наличием типовых алгоритмов. Вентиляционный контроллер со свободным программированием выбирают, когда объекту нужны нестандартные сценарии, несколько зон или особая интеграция. Важна не только вычислительная мощность, но и количество входов и выходов, поддерживаемые протоколы, доступность среды программирования и возможность заменить устройство без перестройки всей системы.

Датчики и преобразователи

Система получает исходные данные через датчики, которые превращают физический параметр в сигнал для контроллера. Измерять все подряд не требуется: каждый канал должен влиять на алгоритм автоматизации, диагностику или подтверждение результата. Избыточное число точек повышает стоимость и усложняет обслуживание, а нехватка измерений делает управление приблизительным.

Контролируемый параметр Типичное применение Что важно учесть
Температура Приточный воздух, наружный воздух, помещение, теплоноситель Инерцию узла и место измерения
CO2 Изменение воздухообмена по числу людей Размещение вне прямой струи и локальных источников
Влажность Управление увлажнением, осушением или усиленной вытяжкой Различие влажности в отдельных зонах
Перепад давления Контроль фильтра, вентилятора или давления в канале Диапазон преобразователя и точки отбора
Положение и состояние Подтверждение открытия клапана, работы привода, наличия потока Различать команду и фактическое исполнение

Для жилых и общественных помещений параметры микроклимата рассматривают с учетом назначения комнаты и периода года. Базовые понятия и нормируемые показатели приведены в ГОСТ 30494-2011. Уставка контроллера не выбирается по одному универсальному числу: инженер сопоставляет требования, расчет системы вентиляции, назначение объекта и ожидания пользователя.

Исполнительные устройства и регуляторы

Исполнительная часть системы автоматизации включает приводы воздушных клапанов, регулирующие клапаны теплоносителя, пускатели, частотные преобразователи, реле нагрева, компрессорное оборудование и другие устройства. Контроллер может дать точную команду, но результат зависит от диапазона регулирования, времени хода привода и состояния механики.

На этапе подбора оборудования системы проверяют совместимость сигналов, напряжение питания, нормальное положение клапанов, реакцию при пропадании питания и наличие обратной связи. Для оборудования, влияющего на безопасность, заранее определяют, какое положение оно должно занять при отказе связи или контроллера.

Настройка и управление вентиляцией

Автоматизация настраивается не одним выбором комфортной температуры на панели, а согласованием нескольких контуров, ограничений и приоритетов. Сначала проверяют отдельные входы и выходы, затем последовательность запуска, после этого регулируют рабочие режимы. Попытка сразу включить всю вентиляционную систему затрудняет поиск ошибок подключения.

Режимы работы автоматики вентиляции

Система автоматизации может иметь разный набор режимов, однако их названия должны однозначно описывать поведение оборудования. «Комфорт» и «Эконом» полезны только тогда, когда в документации указаны расход, температура, активные зоны и допустимые ограничения. Для эксплуатации обычно предусматривают:

  • остановка — оборудование выключено, но защиты и связь могут оставаться активными;
  • дежурный режим — минимальная производительность либо периодическое включение;
  • рабочий режим — поддержание расчетных параметров;
  • форсированный режим — временное повышение расхода по команде или датчику;
  • ночной режим — ограничение скорости и шума при сохранении необходимого воздухообмена;
  • сервис — раздельная проверка механизмов уполномоченным специалистом;
  • авария — заранее определенная остановка или ограниченная работа с сообщением причины.

Инверторное управление, PID-регуляторы и VAV-системы

Частотный преобразователь системы автоматизации меняет скорость вращения двигателя, поэтому вентилятор может поддерживать расход или давление без постоянной работы на максимуме. Однако нижнюю и верхнюю границы задают с учетом допустимого режима двигателя, устойчивости потока и требований вентиляционной системы. Простое снижение частоты без проверки фактического расхода способно нарушить баланс притока и вытяжки.

PID-регулятор системы управления плавно корректирует воздействие по величине и длительности отклонения. Он применяется для температуры, давления и других непрерывных параметров. Слишком агрессивные коэффициенты вызывают колебания: клапан или привод постоянно меняет положение, а значение проходит выше и ниже уставки. Слишком медленная настройка делает систему инертной. Наладчик оценивает реакцию реального объекта, а не переносит коэффициенты с другой установки.

VAV-система меняет расход воздуха по зонам. Регуляторы расхода получают команду от датчиков или центрального контроллера, а вентилятор поддерживает необходимое давление в вентиляционной системе. Такой подход полезен при переменной загрузке помещений, но требует корректного расчета минимальных расходов и согласованной работы зон. Закрытие нескольких клапанов должно приводить к снижению общей производительности, а не к росту шума в оставшихся ветвях.

Управление нагревателем, охладителем и увлажнителем

Автоматика координирует обработку приточного воздуха и не допускает включения оборудования без работающего вентилятора и подтвержденного воздушного потока. Последовательность запуска и остановки зависит от конструкции установки, но защитные блокировки всегда имеют приоритет перед поддержанием температуры и влажности.

Нагреватель регулируется по температуре приточного воздуха. Для водяного калорифера контроллер изменяет положение клапана, управляет насосом и отслеживает риск замерзания. Электрический нагреватель включается ступенчато или плавно, а при перегреве отключается по сигналу независимого термостата.

Охладитель включается, когда температура превышает заданное значение. В водяной секции автоматика регулирует расход холодоносителя, а в секции непосредственного охлаждения управляет компрессором с учетом допустимых интервалов между пусками. При переполнении дренажного поддона охлаждение блокируется.

Увлажнитель управляется по показаниям датчика влажности в помещении или воздуховоде. Его работа разрешается только при наличии воздушного потока и исправности водоподготовки. Ограничительный датчик после секции предотвращает переувлажнение, а при остановке вентилятора подача воды или пара прекращается.

Автоматизация приточной, вытяжной и общеобменной вентиляции

Логика управления зависит от направления потоков и состава установки. Приточная вентиляция требует подготовки наружного воздуха, защиты нагревателя, контроля фильтра и поддержания расхода. Вытяжная вентиляция чаще регулируется по расписанию, присутствию, влажности или загрязнению, но должна учитывать, откуда объект получает компенсирующий приток.

Система приточно-вытяжной вентиляции связывает два потока. Контроллер этой системы согласует вентиляторы, клапаны, рекуператор, нагрев и охлаждение. Если производительность притока меняется, вытяжка корректируется по проектному соотношению. Равенство скоростей вентиляторов не гарантирует равенства расходов: сопротивление каналов и загрязнение фильтров могут отличаться.

Система Основная задача автоматики Типичный риск
Приточная Подать и подготовить наружный воздух Недостаточная защита нагревателя или рост сопротивления фильтра
Вытяжная Удалить загрязнения в нужный момент Разрежение при отсутствии организованного притока
Приточно-вытяжная Согласовать два потока и рекуперацию Нарушение баланса и некорректная работа теплообменника
Общеобменная Поддерживать параметры в группе помещений Одна уставка не отражает разную загрузку зон

Общеобменная вентиляция может управляться по общему расписанию, зональным регуляторам или их сочетанию. Автоматизация общеобменной вентиляции должна измерять параметры там, где они действительно меняются, а не ориентироваться на один датчик рядом с установкой. При этом местная вытяжка от источника загрязнения решает другую задачу и не всегда заменяется увеличением общего воздухообмена.

Устройство, область применения и различия естественного и механического побуждения подробнее разобраны в статье: Общеобменная вентиляция: виды, принцип работы, особенности монтажа. Это помогает определить физическую схему системы до выбора контроллера и датчиков.

Диспетчеризация вентиляции и интеграция с инженерными системами

Диспетчеризация системы собирает данные нескольких установок в одном интерфейсе. Интерфейс системы показывает режим, температуру, состояние фильтров, команды приводам и активные аварии. Верхний уровень удобен для анализа и обслуживания, но не должен становиться единственной точкой, от которой зависит базовая защита оборудования.

Перед интеграцией системы определяют не только протокол связи, но и смысл каждой переменной:

  • какие параметры разрешено только просматривать, а какие — изменять;
  • кто имеет приоритет при одновременной команде с панели, BMS и расписания;
  • какие события требуют немедленного уведомления, а какие сохраняются в журнале;
  • как система ведет себя при потере связи;
  • кто управляет учетными записями, паролями и правами доступа.

Кондиционирование, отопление и вентиляция не должны работать навстречу друг другу. Например, при открытом окне автоматика может временно ограничить нагрев и охлаждение конкретной зоны. В доме сценарий «отпуск» уменьшает интенсивность, но сохраняет защитные функции. На коммерческом объекте BMS связывает режим вентиляции с графиком здания и сигналами доступа.

Пример совместного управления системами вентиляции, отопления и кондиционирования в жилых сценариях показан в статье: Умный климат в загородном доме: комфорт, который окупается. При переходе к проектированию системы важно заменить общие сценарии точным перечнем сигналов и приоритетов.

Пожарные команды имеют иной приоритет и проектируются по требованиям конкретного объекта. Рабочая система вентиляции не должна самостоятельно интерпретировать пожар как обычное ухудшение качества воздуха. Сигналы и состояния вентиляционной системы согласуют с проектом противопожарной защиты, СП 7.13130.2013 и применимыми требованиями к техническим средствам пожарной автоматики. Область действия последних раскрывает ГОСТ Р 53325-2012.

Разработка, внедрение и эксплуатация системы автоматики

Разработка системы автоматизации начинается со сбора исходных данных и заканчивается подготовкой документации, по которой оборудование можно обслуживать спустя годы. СП 60.13330.2020 содержит отдельные положения об электроснабжении и автоматизации ОВиК, монтаже, пусконаладке и эксплуатации. Конкретные решения выбирают по назначению здания, проекту, паспортам оборудования и действующей редакции применимых документов.

Проектирование системы автоматики, выбор оборудования и пусконаладка

В техническом задании фиксируют состав установки, расчетные режимы, уставки, перечень сигналов, алгоритмы запуска и остановки, аварии, интеграции и права пользователей. Отдельно описывают поведение после пропадания питания и восстановления связи. Затем инженер составляет функциональную схему, спецификацию, таблицу входов и выходов, принципиальные электрические схемы и описание программы.

Работы удобно принимать по последовательным этапам:

  1. проверить проект и соответствие смонтированного оборудования спецификации;
  2. прозвонить цепи и испытать каждый вход и выход без общего автоматического запуска;
  3. проверить направления вращения, положения клапанов и показания датчиков;
  4. испытать штатные режимы и переходы между ними;
  5. имитировать допустимые аварийные сигналы и подтвердить защитные действия;
  6. настроить регуляторы на работающей вентиляционной сети;
  7. сохранить программу, уставки и журнал результатов, обучить пользователя.

Мы в Con-Vent не считаем пусконаладку завершенной, если установка просто включилась. Нужно увидеть реакцию на загрязнение фильтра, потерю сигнала, закрытие клапана, смену режима и восстановление питания. Только после этого понятна реальная логика объекта, а не отдельная удачная команда с панели.

Автоматизация существующей вентиляционной системы

Действующую вентиляцию можно автоматизировать, если оборудование технически исправно и допускает нужный способ управления. До разработки щита обследуют двигатели, клапаны, нагреватель, доступные электрические схемы, фактическую производительность и место для датчиков. Иногда достаточно заменить контроллер и добавить преобразователь частоты; иногда обследование показывает, что привод или электродвигатель не поддерживает требуемое регулирование.

Обследование должно ответить минимум на четыре вопроса:

  • какие устройства сохраняются и в каком они состоянии;
  • какие сигналы можно получить без вмешательства в заводскую схему;
  • хватает ли места, питания и кабельных трасс для новых компонентов;
  • как выполнить переход, не оставляя объект без необходимого воздухообмена.

Старый щит нельзя оценивать только по внешнему виду. Важны состояние контактов, соответствие защиты нагрузке, читаемость маркировки и наличие актуальной документации. Если исходная схема неизвестна, бюджет модернизации должен учитывать обследование и восстановление исполнительной документации.

Аварийные режимы, обслуживание и типичные ошибки

Аварийный режим должен не просто останавливать вентилятор, а переводить каждый связанный узел в безопасное для данной схемы состояние. Реакция на угрозу замерзания водяного нагревателя отличается от реакции на обрыв комнатного датчика. В первом случае может потребоваться немедленная последовательность защитных действий, во втором — работа по резервному значению или ограниченный режим с уведомлением.

Ошибка Последствие Как предотвратить
Датчик установлен в нехарактерной точке Контроллер управляет по искаженным данным Согласовать место измерения с воздушными потоками и назначением зоны
Нет подтверждения исполнения команды Интерфейс показывает «включено», хотя механизм не сработал Добавить обратную связь там, где отказ влияет на работу и безопасность
Уставки доступны без разграничения прав Случайное изменение нарушает баланс и защиты Разделить пользовательский и сервисный уровни
Не сохранена программа контроллера После замены устройства настройку приходится восстанавливать заново Передать резервную копию и перечень параметров
Аварии не имеют понятного текста Персонал устраняет симптом вместо причины Указывать в сообщении источник сигнала, время события и рекомендуемое действие

Регламент обслуживания составляют по паспортам оборудования и условиям объекта. Обычно проверяют фильтры, датчики, приводы, клеммные соединения, журналы событий и фактическую реакцию контуров. После замены элемента или изменения программы повторно испытывают затронутые режимы. История данных помогает отличить разовый сбой от постепенного роста сопротивления или нестабильности регулятора.

Вентиляция с продуманной автоматикой остается понятной после сдачи объекта: пользователь видит состояние и доступные команды, сервисный специалист может разобраться в логике по документации, а инженер — проследить причину отклонения по журналу. Именно эта проверяемость отличает управляемую вентиляционную систему от набора устройств, которые работают рядом, но не образуют единого решения.
