Воздуховоды часто пытаются разместить по остаточному принципу: вентиляционную установку выбирают заранее, а для воздуховодов оставляют пространство над потолком, в шахте или за мебелью. На монтаже выясняется, что рассчитанное сечение не проходит, поворотов стало больше, высоты для изоляции не хватает. В результате вентилятор работает на повышенной мощности, в решетках слышен шум, а дальние помещения получают меньше воздуха.

Поэтому воздухораспределительную систему нельзя воспринимать как набор труб между оборудованием и комнатами. Вентиляция зависит от характеристик всей трассы: форма, материал, длина, соединение и способ установки каждого участка влияют на сопротивление, герметичность, акустику и возможность обслуживания. Разберем, как устроен воздуховод, какие варианты применяют в жилых, коммерческих и производственных зданиях и что необходимо проверить до начала монтажа.

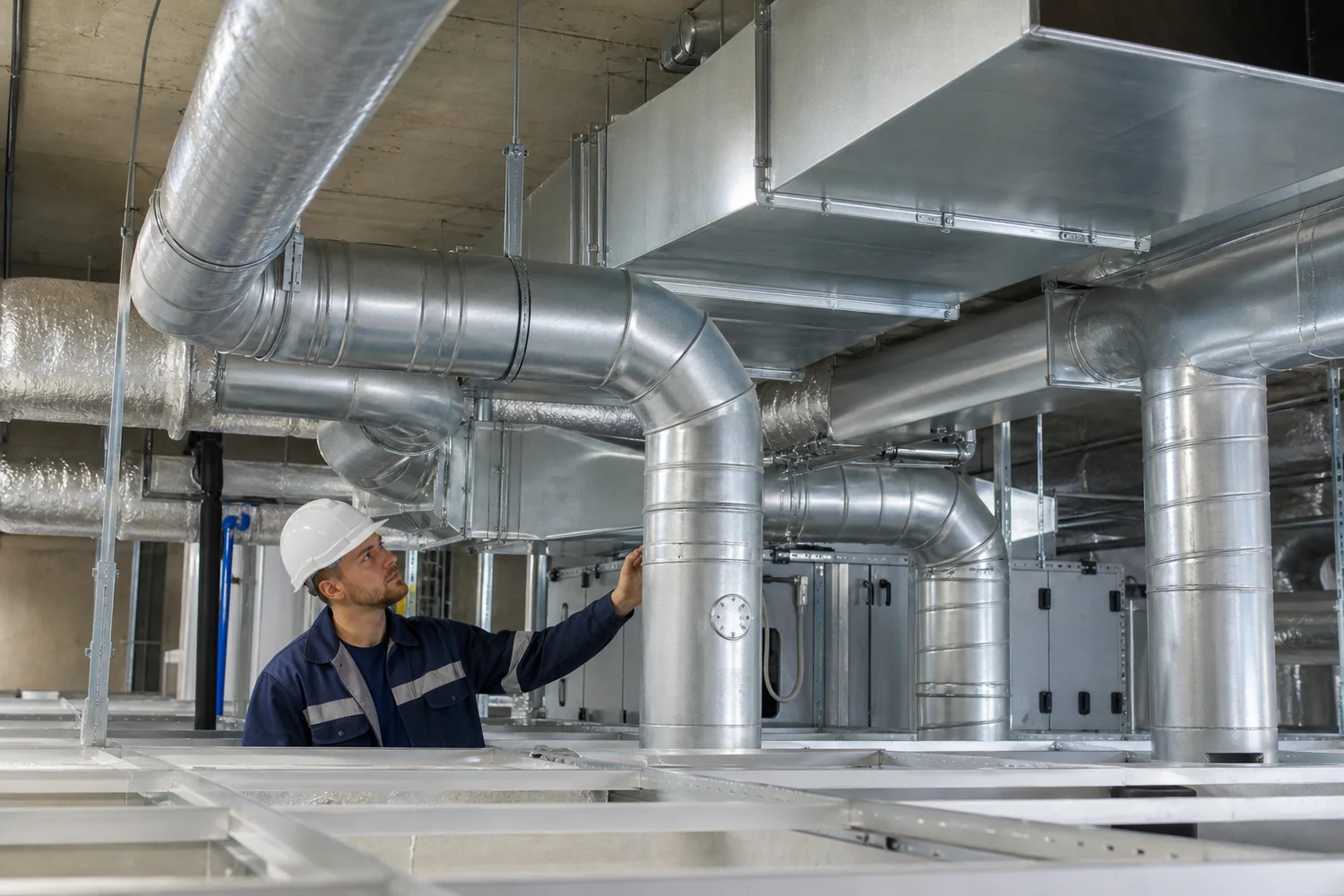

Что такое воздуховод и какую роль он выполняет

Воздуховод — это элемент вентиляционной системы, по которому организованно перемещается приточный, вытяжной или рециркуляционный воздух. Он соединяет вентиляционное оборудование с помещениями, распределяет поток между зонами и возвращает отработанный воздух к вытяжной установке либо наружному выбросу. Вентиляция с механическим побуждением использует вентилятор; в системе с естественным побуждением поток возникает из-за разницы давления и температуры.

Определение и базовая классификация приведены в ГОСТ Р 70349-2022 «Вентиляция зданий. Воздуховоды. Классификация и основные параметры». Стандарт распространяется не только на общеобменную вентиляцию, но и на противодымные, аварийные, аспирационные и другие системы. Вентиляция для удаления дыма или агрессивной среды предъявляет к трассе особые требования, поэтому обычный воздуховод подачи нельзя автоматически использовать для таких задач.

Конечными точками вентиляционной системы не всегда служат решетки. Система может подключаться к приточной установке, вытяжному вентилятору, рекуператору, фильтру, шумоглушителю, канальному кондиционеру или технологическому оборудованию. Чтобы провести трассу, изменить ее направление и распределить поток, применяют фасонные детали:

  • прямые участки формируют магистрали и ответвления;
  • отводы меняют направление без резкого перелома потока;
  • переходы соединяют участки разного размера или формы;
  • тройники и врезки разделяют общий расход между ветвями;
  • клапаны и заслонки перекрывают либо регулируют проходное сечение;
  • диффузоры, решетки и анемостаты подают и забирают воздух в обслуживаемой зоне;
  • крепеж, уплотнения и изоляция удерживают воздуховод, ограничивают утечки, теплопотери и передачу шума.

Воздуховод не следует путать со строительным вентканалом. Первый представляет собой отдельное изделие или часть сборной вентиляционной системы, которую прокладывают внутри здания. Вентиляционный канал может быть частью стены или шахты. Дымоход служит для отвода продуктов сгорания и рассчитывается с учетом температуры газов, тяги и требований пожарной безопасности; заменять его обычным воздуховодом нельзя.

Какие бывают воздуховоды

Воздуховоды классифицируют по форме сечения, конструктивной жесткости, материалу, способу изготовления и типу соединения. Вентиляция может объединять разные исполнения в одной трассе. Для выбора важна совокупность признаков: круглый воздуховод бывает жестким или гибким, металлическим или полимерным, неизолированным либо защищенным теплоизоляционным слоем. Один признак не определяет все свойства изделия.

Классификация по форме сечения

Вентиляция с круглыми воздуховодами обычно выигрывает по аэродинамике и расходу материала, а прямоугольное сечение помогает вписать систему в ограниченную высоту. Плоскоовальный воздуховод сочетает плавный контур с небольшой строительной высотой, но его изготовление и фасонные элементы могут стоить дороже. Выбор делают после расчета и координации трассы, а не только по внешнему виду.

Форма Сильные стороны Ограничения Типичная задача
Круглая Меньше периметр при той же площади, хорошая жесткость, удобные ниппельные соединения Требует достаточной высоты во всех точках трассы Магистрали, открытая прокладка, технические помещения
Прямоугольная Удобно размещается в узком запотолочном пространстве, легко согласуется с плоскостью отделки При большом отношении сторон растут деформации и аэродинамические потери Квартиры, офисы, общественные интерьеры со скрытой прокладкой
Плоскоовальная Небольшая высота и более плавное обтекание по сравнению с резко вытянутым прямоугольником Ограниченная доступность размеров и более сложное изготовление Объекты, где важны одновременно компактность и акустика

Эквивалентность форм нельзя оценивать только по ширине или диаметру. Сравнивают площадь живого сечения, гидравлический диаметр, шероховатость стенок, число фасонных элементов и полное сопротивление ветви. Например, низкий широкий воздуховод может физически поместиться под потолком, но при чрезмерном отношении сторон потребует больше металла и усиления стенок.

Классификация по конструкции

Жесткость определяет, насколько воздуховод сохраняет геометрию и как реагирует на давление, вибрацию и изгиб. Одна конструкция может сочетать несколько исполнений, если каждый участок используется по назначению:

  • жесткий воздуховод сохраняет форму по всей длине, дает предсказуемую аэродинамику и подходит для основных трасс;
  • полужесткий воздуховод допускает формирование плавной трассы, но лучше держит сечение, чем мягкая гофра;
  • гибкий рукав удобен для короткого присоединения решетки или оборудования, где требуется компенсировать небольшое смещение;
  • изолированный воздуховод имеет теплоизоляционный или акустический слой, иногда с наружной защитной оболочкой;
  • огнезащищенный воздуховод является частью решения с подтвержденным пределом огнестойкости и не равнозначен обычному воздуховоду, обернутому произвольным материалом.

Вентиляция с длинным гибким воздуховодом обычно получает большее сопротивление, чем система с жесткой магистралью. Неровная внутренняя поверхность и провисания ухудшают движение потока; при сжатии рукав теряет проходное сечение. Для короткого подключения диффузора гибкий воздуховод полезен, но его следует расправить, ограничить длину и закрепить без переломов.

Теплоизоляция нужна не каждому воздуховоду одинаково. Ее назначение определяют по температуре воздуха внутри, температуре и влажности окружающей среды. Холодный приточный поток в теплом влажном помещении способен охладить стенку ниже точки росы, после чего на поверхности появляется конденсат. Акустическая облицовка решает другую задачу — уменьшает передачу шума по воздуховоду; она не заменяет теплотехнический расчет.

Материалы воздуховодов и их применение

Вентиляция работает надежно, когда материал соответствует температуре и составу перемещаемого воздуха, влажности, требованиям к чистоте, пожарной безопасности и механической прочности. Универсального материала для всех условий нет: вариант, подходящий для сухого воздуха в квартире, может не подойти для эксплуатации на кухне, в бассейне или на производстве.

Материал Преимущества Что учитывать Где применяется
Оцинкованная сталь Прочность, широкий ряд размеров и фасонных деталей, привычная технология монтажа Защитный слой нельзя повреждать; толщина металла и усиление зависят от размера и давления Большинство общеобменных сетей жилых, коммерческих и общественных зданий
Нержавеющая сталь Повышенная коррозионная и температурная стойкость, возможность санитарной обработки Выбор марки зависит от среды; стоимость выше оцинкованной стали Пищевые, медицинские, влажные и технологические зоны при обосновании проектом
Черная сталь Механическая прочность и пригодность для специальных исполнений Требует защиты от коррозии; параметры воздуховода определяются назначением системы Технологические и отдельные противопожарные системы вентиляции
Пластик Малая масса, гладкая поверхность, коррозионная стойкость Есть ограничения по температуре, горючести, ультрафиолету и механической нагрузке Локальные бытовые и специальные воздушные трассы в допустимых условиях
Алюминиевая гофра Гибкость, быстрый монтаж короткого присоединения Высокое сопротивление при большой длине, риск смятия и разрыва Подключение вытяжного зонта, решетки или оборудования на ограниченном участке
Текстиль Распределение потока через перфорацию или ткань, малая масса, съемность Нужен расчет подачи, подбор ткани и регламент очистки Спортивные, торговые, производственные и другие большие помещения

Для стального воздуховода важны не только вид металла, но и конструкция шва, толщина стенки, наличие усиления и качество защитного покрытия. Большой прямоугольный участок без достаточной жесткости может вибрировать и «хлопать» при изменении давления. Слишком тонкая стенка осложняет герметичную сборку и крепление фасонных элементов.

Пластиковая система удобна на коротких бытовых трассах, однако слово «пластик» не описывает конкретные свойства. Поливинилхлорид, полипропилен и другие полимеры отличаются рабочей температурой, поведением при пожаре и химической стойкостью. До начала работ проверяют документацию изготовителя, назначение изделия и совместимость с переносимой средой. Установка воздуховода допустима только в заявленных производителем условиях.

Нержавеющую сталь также выбирают не по одному внешнему признаку. Если воздух содержит соли, жир, пары химических веществ или много влаги, инженер оценивает состав среды, температуру и порядок очистки. Применение дорогого материала без анализа не гарантирует долговечность, а неверно выбранная марка может корродировать в конкретных условиях.

Я рекомендую сначала описать режим эксплуатации, а уже затем сравнивать цену материалов. На одном объекте решающим фактором будет высота запотолочного пространства, на другом — влажность или мойка канала, на третьем — требования по огнестойкости. Одинаковая спецификация для этих случаев почти неизбежно создаст лишние расходы либо технический риск.

Соединения, фасонные элементы и герметичность

Вентиляция сохраняет расчетный расход только при правильно собранных соединениях. Стык должен поддерживать геометрию соединяемых участков, воспринимать нагрузку и ограничивать утечки при рабочем давлении. Способ сборки зависит от формы, материала, размера воздуховода и технологии производителя. Сам по себе герметик не исправляет плохо подогнанный стык или деформированную кромку.

Соединение Принцип Где уместно Контроль при сборке
Ниппельное Внутренняя соединительная деталь входит в круглые участки Спирально-навивные и прямошовные круглые воздуховоды Уплотнение, фиксация, отсутствие перекоса и повреждений кромки
Фланцевое Рамки стягиваются крепежом через уплотнитель Прямоугольные воздуховоды, крупные размеры, разборные узлы Равномерность стяжки, углы рамки, непрерывность уплотнения
Реечное Подготовленные кромки соединяются специальной рейкой Системы прямоугольных воздуховодов соответствующей конструкции Посадка рейки, герметизация углов и жесткость стыка
Муфтовое или раструбное Один элемент входит в другой либо соединяется наружной муфтой Полимерные и отдельные металлические системы Глубина посадки, уплотнитель, компенсация температурных деформаций

Утечки меняют расчетный баланс системы: часть притока остается над потолком, а вытяжная ветвь подсасывает воздух из шахты или соседних зон. Измеренный расход возле установки при этом может быть близок к проектному, но на конечных решетках и диффузорах окажется ниже. Поэтому класс герметичности и метод проверки назначают проектом с учетом давления и назначения системы, а не выбирают после завершения отделки.

Фасонные элементы влияют на сопротивление не меньше прямых участков. Резкий отвод, короткий несимметричный переход или неудачная врезка вызывают отрыв потока и неравномерное распределение. В ответвлениях предусматривают регулировочные устройства, чтобы после запуска выполнить балансировку. Закрывать заслонки наглухо для компенсации ошибочного сечения — плохая стратегия: расход можно уменьшить, но лишние потери давления и шум останутся.

Особое внимание требуется проходам трассы через стены, перекрытия и противопожарные преграды. Узел должен учитывать перемещения, защиту кромок, изоляцию и восстановление требуемых характеристик преграды. Для системы противодымной вентиляции конструкцию и огнезащиту определяют по проекту с учетом СП 7.13130.2013 с изменениями № 1–3 и подтверждающих документов на применяемую систему.

Как выбрать воздуховод для вентиляции

Вентиляция проектируется от требуемого расхода воздуха и схемы распределения, а выбор заканчивается проверкой размещения, сопротивления, шума, герметичности и условий эксплуатации. Подбирать воздуховод только по диаметру патрубка установки нельзя: один агрегат способен работать с разными трассами, а допустимый расход конкретной ветви зависит от всей системы воздуховодов.

Сечение, расход воздуха и скорость потока

Площадь сечения связывает объемный расход со средней скоростью потока. Для предварительной оценки используют зависимость A = L / (3600 × v), где A — площадь сечения в квадратных метрах, L — расход в кубических метрах в час, v — скорость в метрах в секунду. Это не готовый проект: после определения размера рассчитывают потери давления на прямых участках и местных сопротивлениях, проверяют располагаемый напор вентилятора и акустику.

Уменьшение сечения повышает скорость при том же расходе. Воздуховод становится компактнее, но обычно растут сопротивление и аэродинамический шум. Увеличение сечения воздуховода снижает скорость, однако занимает больше места, требует крупных фасонных деталей и может повысить стоимость. Для систем аспирации и вытяжной вентиляции с пылью или другими переносимыми частицами чрезмерно низкая скорость опасна отложениями: требуемую транспортную скорость определяют по свойствам загрязнений и условиям технологического процесса. Проектировщик ищет рабочий баланс для каждой ветви, а не назначает одну скорость всей системе воздуховодов.

Последовательность подбора выглядит так:

  1. определить расчетный расход для каждого помещения и свести приточный и вытяжной балансы;
  2. построить схему магистралей и ответвлений с учетом реального размещения оборудования;
  3. задать предварительные скорости и получить сечения участков;
  4. подобрать стандартные размеры, фасонные элементы, клапаны, решетки и диффузоры;
  5. рассчитать потери давления по наиболее неблагоприятной ветви;
  6. проверить шум, герметичность, возможность балансировки и доступ для обслуживания;
  7. скорректировать трассу и повторить расчет после архитектурной координации.

Требования к отоплению, вентиляции и кондиционированию устанавливает СП 60.13330.2020 с изменениями № 1–6. Размеры, способы изготовления и основные параметры воздуховодов систематизированы ГОСТ Р 70349-2022. Рабочие чертежи и схемы ОВ оформляют с учетом ГОСТ 21.602-2016. Применимость требований всегда проверяют для типа здания и конкретной системы.

Расчёт по площади, кратности и числу людей может давать разные исходные расходы, поэтому метод выбирают с учетом назначения и режима использования помещения. Сравнение подходов и влияющих на результат факторов дано в статье: Как рассчитать вентиляцию в помещении.

Форма, материал и условия эксплуатации

Вентиляция должна быть не только рассчитана, но и пригодна для изготовления, монтажа и обслуживания. Поэтому после аэродинамического расчета проверяют, можно ли изготовить, доставить и смонтировать выбранный воздуховод. Система должна оставаться доступной на протяжении всего жизненного цикла. Для объекта составляют не перечень пожеланий, а набор ограничений, влияющих на решение:

  • геометрия: доступная высота и ширина, балки, стены, шахты, потолочные конструкции;
  • среда: температура, влажность, пыль, жир, химические примеси и вероятность конденсата;
  • режим: постоянная или периодическая работа, изменение расхода, разрежение или избыточное давление;
  • акустика: допустимый шум в помещении, соседство со спальнями и кабинетами, вибрация оборудования;
  • безопасность: назначение здания, пересечение преград, требования к горючести и огнестойкости;
  • эксплуатация: доступ к клапанам, фильтрам, люкам, узлам очистки и разъемным соединениям;
  • координация: пересечения с трубами, кабельными лотками, светильниками и несущими конструкциями.

Для квартиры с ограниченной высотой часто выбирают прямоугольные воздуховоды, но магистраль не следует делать чрезмерно плоской. В техническом помещении круглый воздуховод может оказаться проще и тише. На влажном объекте материал и изоляцию воздуховода проверяют по риску коррозии и выпадения конденсата. На производстве дополнительно учитывают состав удаляемой среды и возможность очистки.

Акустический комфорт зависит от всей цепочки: вентилятора, скорости, отводов, дросселирующих устройств, шумоглушителя, решеток и строительных конструкций. Увеличить один воздуховод полезно не всегда: если шум передается от корпуса оборудования через перекрытие, потребуется виброизоляция и другое размещение. Практические источники гула, свиста и вибрации разобраны в статье: Бесшумная вентиляция в спальне и кабинете: технологии тишины.

Мы в Con-Vent сначала накладываем трассы на архитектуру, электрику и потолочный план, а затем окончательно выпускаем спецификацию. Если заказать все воздуховоды по ранней схеме, любое смещение люка или светильника превращается в новый отвод, переход и дополнительное сопротивление.

Монтаж и эксплуатация системы воздуховодов

Вентиляция сохраняет параметры, заложенные расчетом, только при качественном монтаже. Даже правильно выбранный воздуховод потеряет преимущества, если смять его стенки, оставить гибкую вставку с провисанием, собрать стыки с перекосом или перекрыть живое сечение крепежом. Работы ведут по согласованной документации, а изменения трассы возвращают проектировщику на проверку.

Последовательность зависит от объекта, но контрольные этапы обычно одинаковы:

  1. разметить трассы и проверить пересечения, отметки, отверстия, места клапанов и сервисных люков;
  2. подготовить крепления с учетом массы воздуховодов, изоляции, арматуры и оборудования;
  3. собрать участки, не повреждая кромки, защитное покрытие и уплотнения;
  4. проконтролировать геометрию, плавность переходов, положение отводов и отсутствие провисаний;
  5. загерметизировать соединения предусмотренным проектом способом и оставить доступ к разборным узлам;
  6. нанести изоляцию непрерывно, обработав стыки, подвесы и места проходов;
  7. подключить оборудование и воздухораспределители, исключив передачу вибрации на систему воздуховодов и конструкции;
  8. провести испытания и балансировку, сопоставить фактические расходы с проектными значениями.

Крепления не должны деформировать стенки или передавать на отделку недопустимую вибрацию. Расстояния между опорами, тип подвеса и необходимость усиления зависят от материала, размера, массы и положения трассы. Универсальный шаг без этих данных применять рискованно. Отдельно проверяют тяжелые узлы — клапаны, шумоглушители и оборудование могут требовать самостоятельных опор.

Изоляцию защищают от разрывов и увлажнения. Если пароизоляционный слой нарушен, водяной пар достигает холодной поверхности, и утеплитель постепенно теряет свойства. На наружных участках нужны защита от осадков, ветра, ультрафиолета и механических повреждений. Внутри здания важно не оставлять разрывы около фланцев, подвесов и проходов.

Сервис проектируют одновременно с трассой воздуховодов. Система должна давать доступ к фильтрам, противопожарным и регулирующим клапанам, приводам, измерительным точкам, узлам очистки и разъемным соединениям. Люк, который физически есть, но упирается в стену или не позволяет снять привод, не решает задачу обслуживания воздуховодов.

После сборки систему воздуховодов очищают от строительного мусора, проверяют соединения, запускают оборудование и регулируют расходы. Система считается готовой после испытаний и фиксации настроек. В эксплуатации оценивают загрязнение воздуховодов, состояние изоляции и креплений, работу клапанов, появление коррозии, конденсата или необычного шума. Периодичность обслуживания назначают по условиям объекта и документации оборудования.

Ошибки при выборе и признаки неправильной работы

Вентиляция реагирует на ошибку в одном участке изменением режима всей системы. Малое сечение воздуховода повышает скорость и нагрузку на вентилятор, негерметичный стык нарушает баланс, а отсутствие изоляции приводит к конденсату и повреждению отделки. Поэтому искать причину только в вентиляционной установке недостаточно.

Ошибка Возможное последствие Что проверить
Заниженное сечение воздуховода Свист, высокий расход энергии, недостаточный поток в дальней ветви Расчетный расход, скорость, потери давления и положение заслонок
Длинный или сжатый гибкий воздуховод Повышенное сопротивление, провисание, шум Длину, натяжение, радиусы изгиба и возможность замены жестким воздуховодом
Много резких поворотов воздуховода Турбулентность, неравномерное распределение, рост потерь Соответствие фактической трассы проекту и геометрию фасонных деталей
Негерметичные стыки воздуховодов Утечки притока или подсос загрязненного воздуха Уплотнения, фиксацию, повреждения кромок и результаты испытаний
Разрывы теплоизоляции воздуховодов Конденсат, теплопотери, намокание конструкций Непрерывность слоя и пароизоляции, особенно у подвесов и фланцев
Нет сервисного доступа Невозможно очистить систему воздуховодов или обслужить клапан без демонтажа отделки Размер, положение и свободную зону перед каждым люком
Отсутствует балансировка системы В одних комнатах слишком сильная подача, в других — слабая Фактические расходы на воздухораспределителях и настройку клапанов

О проблеме могут говорить свист на решетке, низкочастотный гул, дрожание стенки, хлопок воздуховода при запуске, запах из запотолочного пространства, пятна влаги, слабое удаление воздуха и заметная разница между помещениями. Каждый признак имеет несколько возможных причин. Например, шум возникает и из-за высокой скорости, и из-за вентилятора, и из-за жесткой передачи вибрации на перекрытие.

Первичная проверка не требует разбирать потолок. Сначала сравнивают режимы работы, осматривают доступные соединения и изоляцию, проверяют открытие клапанов и состояние фильтров. Затем измеряют расходы и давление. Если фактическая трасса отличается от проекта, пересчитывают систему воздуховодов: простое увеличение мощности вентилятора способно усилить шум, не устранив ограничение.

Перед закрытием потолков особенно важно принять скрытые участки, крепления, изоляцию и доступ к арматуре. Порядок визуальной и инструментальной проверки продолжен в статье: Как проверить качество монтажа вентиляции: чек-лист для владельца коттеджа.

Надежный воздуховод — не обязательно самый дорогой или самый большой. Он соответствует расчетному расходу, помещается без разрушения архитектуры, подходит для среды, остается герметичным и доступным для обслуживания. Если эти условия согласованы до заказа материалов, вентиляция работает в расчетном режиме, а монтаж не превращается в цепочку компромиссов на объекте.
