В спецификации приточной установки рядом с охладителем часто появляется отдельная строка «ККБ». По названию легко решить, что это еще один кондиционер или готовый наружный блок, который достаточно поставить возле здания. На практике ККБ становится частью системы вентиляции и общего холодильного контура: его характеристики нужно согласовать с теплообменником, расходом воздуха, автоматикой и рабочими режимами. Ошибка в одной связке отражается на температуре вентиляционного притока, ресурсе компрессора и устойчивости всей системы.
Важно сразу разделить функции системы вентиляции. Вентиляция организует воздухообмен, фильтр очищает воздух, вентилятор перемещает его по каналам, а фреоновый охладитель отбирает тепло. ККБ подготавливает и циркулирует хладагент для этого процесса. Такая схема может быть удобной, но она не является единственным способом охлаждения: на конкретном объекте ее сравнивают с канальным кондиционером, чиллером и мультизональными решениями.
Какую задачу ККБ решает в системе вентиляции
ККБ — это компрессорно-конденсаторный блок, который создает необходимые условия для движения хладагента по холодильному контуру. В режиме охлаждения компрессор повышает давление и температуру паров хладагента, конденсатор отводит тепло наружу, после чего жидкость направляется к регулирующему устройству и испарителю. Сам ККБ не забирает воздух с улицы и не подает его в помещение: эту работу выполняет система вентиляции.
В системе вентиляции испарителем служит фреоновый теплообменник, встроенный в приточный или приточно-вытяжной агрегат. Воздух проходит между его пластинами и охлаждается, а хладагент внутри трубок кипит, поглощая тепло. Поэтому корректнее говорить не «ККБ охлаждает помещение», а «система с ККБ обеспечивает холодом секцию прямого охлаждения».
От наружного блока бытовой сплит-системы ККБ отличается прежде всего способом применения. Сплит-система поставляется как согласованный комплект из наружного и внутреннего модулей. Компрессорно-конденсаторный блок для вентиляции соединяют с отдельно выбранным испарителем, элементами обвязки и контроллером. Даже если корпуса внешне похожи, заменять один аппарат другим без проверки совместимости нельзя.
В моей практике главный источник путаницы — попытка выбрать блок отдельно от приточной установки. Заказчик видит подходящую цифру холодопроизводительности, но не учитывает рабочую температуру кипения, диапазон регулирования и характеристики охладителя. Я рекомендую рассматривать систему вентиляции с охлаждением как единый комплект уже на стадии проектирования.
Из каких узлов состоит система с ККБ

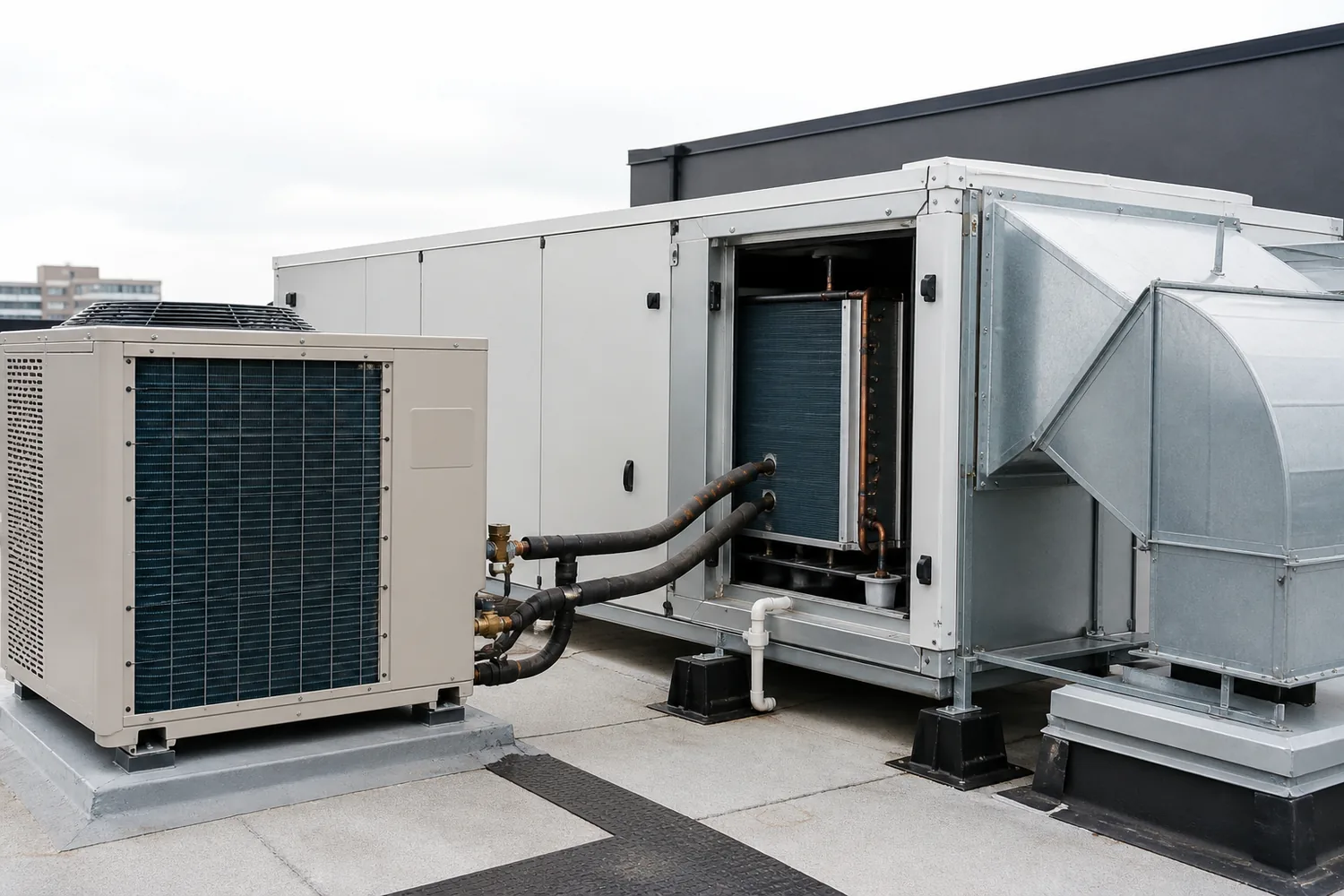

Система вентиляции с прямым охлаждением включает наружное или внутреннее компрессорно-конденсаторное оборудование, испаритель в воздушном тракте, фреоновые трубопроводы, регулирующие и защитные компоненты, дренаж, силовое питание и автоматику. Часть устройств бывает встроена производителем, часть подбирают отдельно. Состав нельзя определять только по фотографии или общему названию модели.
Компрессор, конденсатор и вентиляторы ККБ
Компрессор поддерживает циркуляцию хладагента и создает разность давлений между сторонами испарения и конденсации. В зависимости от серии оборудование получает один или несколько компрессоров, ступенчатое On/Off-управление либо инверторное регулирование. Число контуров и способ изменения мощности влияют на то, как система ведет себя при частичной нагрузке.
Конденсатор отдает в окружающую среду тепло, принятое испарителем, а также энергию, затраченную компрессором. В воздушном ККБ через теплообменник проходит поток, создаваемый осевым или центробежным вентилятором. Водяной тип передает тепло воде или другому промежуточному теплоносителю. Для стабильной работы системы вентиляции воздушному аппарату нужен свободный забор и выброс воздуха, водяному — расчетный расход жидкости и устройство контура теплоотвода.
В зависимости от модели в корпусе могут находиться электрический щит, датчики и защитные устройства. Наличие ресивера, сервисных вентилей и других аксессуаров проверяют по схеме производителя.
Фреоновый охладитель и трубопроводы
Фреоновый охладитель устанавливают после фильтра, а его положение относительно приточного вентилятора определяют по компоновке и требованиям изготовителя. Его площадь, число рядов, схема распределения и допустимая скорость воздуха должны соответствовать требуемой мощности. Под теплообменником предусматривают поддон и отвод конденсата: при охлаждении ниже точки росы из воздуха выпадает влага.
ККБ и испаритель соединяет медная трасса. По жидкостной линии хладагент поступает к расширительному устройству, по всасывающей возвращается к компрессору в парообразном состоянии. Для отдельных схем добавляется нагнетательный трубопровод или выносной конденсатор. Маршрут системы вентиляции и холодильных линий согласуют заранее, а диаметры, допустимую длину, перепад высот, маслоподъемные петли и дополнительную заправку определяют по руководству производителя.
Как ККБ обеспечивает охлаждение приточного воздуха
Охлаждение возникает за счет переноса тепла хладагентом между испарителем и конденсатором. Компрессорный и конденсаторный узлы расположены в ККБ, а процесс кипения проходит в теплообменнике вентиляционной установки. В исправном контуре хладагент циркулирует замкнуто и не должен расходоваться. Снижение заправки указывает на утечку или последствия сервисного вмешательства.
Движение хладагента по холодильному контуру
- Сжатие. Компрессор принимает пар низкого давления из испарителя и сжимает его. Температура и давление повышаются.
- Конденсация. Горячий пар проходит через конденсатор, отдает тепло воздуху или воде и становится жидкостью высокого давления.
- Дросселирование. Терморегулирующий или электронный расширительный вентиль снижает давление и дозирует подачу хладагента в испаритель.
- Испарение. Хладагент кипит внутри фреонового теплообменника, отбирает тепло у приточного воздуха и возвращается к компрессору в виде пара.
Цикл кажется простым, однако его рабочие параметры меняются вместе с температурой наружного воздуха, расходом системы вентиляции и нагрузкой помещения. Автоматика должна удерживать допустимый перегрев на выходе испарителя, защищать компрессор по давлению и не допускать обмерзания теплообменника.
Как испаритель отбирает тепло у приточного воздуха
Приточный воздух соприкасается с холодной поверхностью теплообменника и отдает ей явное тепло. Если температура поверхности ниже точки росы, одновременно удаляется часть влаги — появляется скрытая нагрузка. Поэтому расчет только по разнице температур неполон: для летнего режима учитывают начальную и конечную энтальпию воздуха, влажность и объем конденсата.
Температура после охладителя не равна автоматически желаемой температуре в комнате. На результат влияют теплопритоки помещения, доля наружного воздуха, воздухораспределение и другие источники холода. Система вентиляции обычно решает задачу подготовки притока, тогда как компенсация всех внутренних избытков тепла может потребовать отдельного канального кондиционера, фанкойлов или другой системы кондиционирования.
В каких вентиляционных системах применяют ККБ и какие есть альтернативы
ККБ для приточной установки применяют, когда система вентиляции содержит фреоновый охладитель и требуется автономный источник холода с прямым испарением. Решение встречается в офисах, магазинах, ресторанах, небольших производственных и общественных объектах, а также в частном доме с центральной вентиляцией. Применимость определяется не назначением здания само по себе, а нагрузкой, режимом работы и возможностью разместить оборудование.
Вентиляционные системы с прямым испарением хладагента
В такой системе вентиляции нет промежуточного водяного контура: тепло передается непосредственно от воздуха хладагенту. Это уменьшает количество насосного оборудования и может упростить небольшую или среднюю установку. Один ККБ обычно работает с конкретным охладителем или согласованной группой секций, поэтому зоны регулируются менее свободно, чем в развитой VRV/VRF-системе.
В квартире отдельный ККБ для приточной вентиляции встречается редко: мешают место для наружного оборудования, шум, трасса и сравнительно небольшая потребность по воздуху. В загородном доме решение возможно, если централизованная приточно-вытяжная система и ее охлаждение заложены в проект. Покупать мощный блок только ради «запаса на жару» не следует.
Канальный кондиционер, чиллер и VRV/VRF-система
| Решение | Как передается холод | Сильная сторона | Основное ограничение |
|---|---|---|---|
| ККБ с фреоновым охладителем | Хладагент кипит в секции вентиляционной установки | Прямая и сравнительно компактная схема | Нужно точно согласовать блок, испаритель и автоматику |
| Канальный кондиционер | Согласованная производителем сплит-система охлаждает рециркуляционный или смешанный воздух | Готовый комплект для отдельной зоны | Не всегда заменяет полноценную вентиляцию наружным воздухом |
| Чиллер и фанкойлы | Холод переносит вода или незамерзающая жидкость | Удобен для многих помещений и длинных магистралей | Больше гидравлического оборудования и места |
| VRV/VRF-система | Хладагент распределяется между несколькими внутренними блоками | Гибкое зональное регулирование | Проектирование ведут в рамках совместимой линейки производителя |
Мультисплит-система обслуживает несколько помещений, но обычно уступает многозональной VRV/VRF-системе по числу зон, длине трасс и возможностям централизованного управления.
Какие бывают ККБ и чем они различаются
Классифицировать ККБ можно по способу отвода тепла, месту размещения конденсатора, числу холодильных контуров и способу регулирования компрессора. Название типа само по себе не определяет пригодность для вентиляции: две модели одинаковой номинальной мощности могут заметно различаться рабочим диапазоном, шумом, электропитанием и доступной автоматикой.
Воздушное и водяное охлаждение, выносной конденсатор
- Воздушная модель отводит тепло наружным воздухом. Это распространенный вариант для системы вентиляции с оборудованием на крыше, фасадной площадке или территории рядом со зданием. Нужны свободные проходы потока и защита от возврата горячего выброса к конденсатору.
- Водяная модель передает тепло циркулирующей воде. Ее можно разместить внутри технического помещения. В автономной замкнутой схеме предусматривают контур отвода тепла, насос, водоподготовку и контроль расхода; при подключении к существующей системе состав оборудования определяют по условиям объекта.
- Блок с выносным конденсатором разделяет компрессорное оборудование и узел теплоотвода. Он полезен при ограничениях по месту, однако добавляет трубопроводы и усложняет расчет.
On/Off, инверторное и многоконтурное исполнение
On/Off-компрессор работает ступенчато: включается и выключается по командам автоматики. Если компрессоров несколько, мощность меняется числом действующих ступеней.
Инверторная модель регулирует частоту вращения компрессора в допустимом диапазоне и точнее следует за нагрузкой системы вентиляции. Это не отменяет минимальную производительность, ограничения наружной температуры и требования к совместимому контроллеру. Многоконтурное оборудование дает ступенчатое регулирование и частичное резервирование, но требует испарителя с соответствующим числом независимых контуров.
Как рассчитывают и согласуют ККБ с фреоновым охладителем
ККБ подбирают не по площади помещения и не по одному расходу воздуха. Расчет начинается с состояния воздуха до и после охладителя, затем полученную нагрузку сопоставляют с характеристиками блока и испарителя в одной рабочей точке. Параметры микроклимата для жилых и общественных помещений рассматривает ГОСТ 30494-2011, а правила проектирования внутренних систем вентиляции и кондиционирования содержит СП 60.13330.2020. Конкретные расчетные значения принимают по назначению объекта, техническому заданию и актуальной редакции применимых документов.
Исходные параметры воздуха и требуемая холодопроизводительность
Проектировщику нужны расход наружного и рециркуляционного воздуха, расчетная летняя температура и влажность, требуемое состояние после охладителя, режим работы по времени и теплопритоки. Для производственного помещения дополнительно учитывают технологические требования, потому что бытовые нормы микроклимата могут не описывать его рабочую зону.
Предварительную полную нагрузку определяют по расходу сухого воздуха и разности энтальпий до и после охлаждения. Такой подход одновременно учитывает снижение температуры и осушение. Формула только для явного тепла полезна для быстрой оценки, но она не показывает мощность, затрачиваемую на конденсацию влаги. Правило «один киловатт на десять квадратных метров» для приточной вентиляции непригодно: одинаковая площадь может иметь разный воздухообмен и разные параметры наружного воздуха.
| Исходные данные | На что влияет |
|---|---|
| Расход воздуха, м³/ч | Масса воздуха, проходящая через охладитель |
| Температура и влажность до теплообменника | Полная тепловая нагрузка и образование конденсата |
| Требуемая температура после секции | Температура кипения и мощность испарителя |
| Минимальный и максимальный режимы | Диапазон регулирования ККБ |
| График работы | Выбор автоматики, ступеней и требований к ресурсу |
Если исходный параметр неизвестен, подбор системы вентиляции считают предварительным.
Согласование характеристик ККБ и испарителя
Номиналы в каталогах сравнимы только при одинаковых условиях испытаний. ГОСТ EN 13215-2017 устанавливает условия определения и представления производителем холодопроизводительности и потребляемой мощности компрессорно-конденсаторных агрегатов, включая частичную нагрузку, если она предусмотрена. В реальном проекте расчетная температура конденсации и кипения может отличаться от каталожной точки.
Испаритель должен передавать требуемую мощность при расчетном расходе воздуха и выбранном хладагенте. Проверяют допустимый перегрев, распределение хладагента по контурам, падение давления и скорость воздуха. Слишком маленький теплообменник не сможет безопасно принять производительность блока; чрезмерно большой без правильного распределителя также не гарантирует устойчивую работу.
Для On/Off-модели особенно важна минимальная ступень. Если она заметно выше нагрузки в переходный сезон, компрессор будет быстро достигать уставки и снова запускаться после короткой паузы. Инвертор расширяет диапазон, но тоже имеет нижний предел. Запас закладывают обоснованно — на расчетные условия и деградацию характеристик, а не произвольным процентом.
Ограничения оборудования и фреоновой трассы
При выборе проверяют разрешенный хладагент, рабочий диапазон наружной температуры, максимальную длину и перепад высот, допустимую заправку, возврат масла, питание, пусковые токи и звуковые характеристики. Отдельный вопрос — зимняя работа на охлаждение: возможность такого режима должна быть прямо предусмотрена изготовителем либо обеспечена согласованным комплектом регулирования давления конденсации.
С увеличением трассы растут падение давления и объем хладагента, меняются условия возврата масла. Поэтому маршрут определяют до покупки оборудования.
Что входит в обвязку и автоматику системы с ККБ
Обвязка связывает холодильную часть с системой вентиляции: дозирует хладагент, очищает его от влаги и загрязнений, позволяет контролировать состояние контура и останавливает поток по команде. Универсального комплекта для любого блока нет: часть элементов встроена, а точный набор зависит от хладагента, конфигурации, числа контуров и требований производителя.
Элементы холодильного контура
- Терморегулирующий или электронный расширительный вентиль поддерживает подачу хладагента в испаритель и требуемый перегрев.
- Фильтр-осушитель задерживает частицы и связывает влагу в жидкостной линии. Его выбирают по хладагенту, мощности, соединению и допустимому падению давления.
- Смотровое стекло помогает оценить состояние потока в жидкостной линии, а модель с индикатором — наличие влаги. Пузырьки нельзя автоматически трактовать только как нехватку заправки: нужна диагностика режима.
- Соленоидный клапан перекрывает жидкостную линию по команде контроллера и участвует в выбранном алгоритме остановки.
- Сервисные и защитные устройства обеспечивают подключение приборов, отсечение участков, контроль давления и безопасную эксплуатацию.
Компоненты должны быть рассчитаны на выбранный хладагент, давление, температуру и производительность. Нельзя выбирать вентиль или фильтр только по диаметру трубы. Если ККБ реверсивный и работает как тепловой насос, направление потока меняется, поэтому схема и аксессуар должны поддерживать оба режима.
Датчики, защиты и алгоритмы управления
Автоматика системы вентиляции получает сигналы температуры приточного воздуха, состояния вентилятора, аварийного реле и, при необходимости, датчиков давления. Запуск компрессора разрешают только при подтвержденном воздушном потоке через испаритель. При остановке вентиляции компрессорный блок должен получить команду на отключение, иначе теплообменник быстро обмерзнет.
Для ступенчатого оборудования задают задержки повторного пуска и минимальное время работы. Для инверторного — передают запрос мощности по совместимому протоколу или аналоговому сигналу. Защиты высокого и низкого давления, температуры нагнетания, фаз и тока не заменяют технологическую автоматику: они останавливают опасный режим, но не регулируют нормальную работу.
Как проектируют, монтируют и запускают систему с ККБ
Проект связывает воздушную и холодильную части: система вентиляции, компрессорно-конденсаторный блок, испаритель, трасса, автоматика и электроснабжение должны работать как единый комплекс. Требования безопасности к классификации, проектированию и выбору холодильных систем собраны в ГОСТ 34891.1-2022, а проектирование, монтаж, испытания, маркировку и документацию охватывает ГОСТ 34891.2-2022.
Размещение оборудования и прокладка трассы
Наружный блок для вентиляционной системы ставят так, чтобы конденсатор получал расчетный поток, а нагретый выброс не возвращался на вход. Учитывают снег, осадки, солнечный нагрев, вибрацию, шум у окон и доступ сервисного специалиста. Прямой плотный экран вокруг агрегата способен ухудшить теплоотвод, даже если визуально защищает его.
Трубопроводы прокладывают по проектным диаметрам, защищают от повреждений, фиксируют с учетом вибрации и теплоизолируют там, где это требуется. При пайке важно не загрязнить внутреннюю поверхность окалиной; после сборки контур испытывают на герметичность и вакуумируют. Требования к месту установки и защите персонала рассматривает ГОСТ 34891.3-2022.
Электропитание, автоматика и отвод конденсата
К силовой части подводят питание нужной фазности и мощности, предусматривают защитный аппарат, заземление и местное отключение по проекту. Кабели управления отделяют от силовых там, где это требует производитель. Все сигналы блокировок проверяют до заправки и первого пуска.
Дренажный трубопровод от поддона получает уклон, сифон при отрицательном давлении в секции и доступ для очистки. Иначе вода может уноситься потоком в фильтр, вентилятор или воздуховод.
Пусконаладка и проверка рабочих режимов
Перед запуском сверяют маркировку оборудования, направление вращения вентиляторов, расход воздуха, сопротивление фильтра, положение вентилей и готовность автоматики. После проверки герметичности выполняют вакуумирование, заправляют рассчитанное количество хладагента либо корректируют заводскую заправку по длине трассы.
На работающей системе измеряют давления, температуры, перегрев, переохлаждение, ток компрессора и температуру воздуха до и после испарителя. Одной фразы «холод пошел» недостаточно. Результаты фиксируют в пусконаладочном листе вместе с уставками, фактической заправкой и проверкой аварийных отключений.
Мы в Con-Vent принимаем связку ККБ и приточной вентиляции только после проверки минимум двух режимов: расчетной нагрузки и устойчивой работы при ее снижении. Оборудование может уверенно выйти на холод в жаркий день, но именно переходный режим часто показывает неверную ступень мощности или неотлаженную автоматику.
Ошибки при выборе, проектировании и монтаже ККБ
Большинство проблем возникает не из-за самого компрессора, а на границе нескольких систем. Риск особенно высок, когда элементы системы вентиляции, наружный блок, автоматику и монтаж заказывают у разных исполнителей без единой таблицы согласования.
Несогласованная производительность ККБ и испарителя
Если испаритель не способен передать мощность блока в расчетной точке, давление кипения и перегрев выходят из нужного диапазона. Возможны обмерзание, возврат жидкого хладагента и аварийные остановки. Обратная крайность — крупный теплообменник с неподходящим распределителем: номинальная площадь есть, а равномерного кипения по контурам нет.
Избыточная мощность и неустойчивая работа
Избыточный номинал особенно заметен вне пика жары, когда фактическая нагрузка снижается. Поскольку наружная температура, загрязнение фильтра и расход меняются, оборудование оценивают во всем рабочем диапазоне, а не только в максимальной расчетной точке.
Ошибки размещения, трассы и автоматики
К типичным нарушениям относятся замкнутая ниша для конденсатора, слишком длинная трасса без проверки возврата масла, неверный диаметр трубы, отсутствие азота при пайке, плохая теплоизоляция всасывающей линии и заправка «по давлению» без учета режима. На стороне управления опасны запуск без подтверждения воздушного потока, слишком частые повторные старты и отсутствие реакции на обмерзание.
Как эксплуатируют и обслуживают ККБ
Нормальная эксплуатация — это контроль теплообмена, герметичности, электрических параметров и автоматики, а не периодическая дозаправка хладагента. Требования безопасности при обслуживании, ремонте и восстановлении хладагентов содержит ГОСТ 34891.4-2022. Работы с холодильным контуром выполняет подготовленный специалист с подходящим инструментом.
Контроль оборудования во время работы
Оператор отслеживает аварийные коды, температуру приточного воздуха, посторонний шум, вибрацию и состояние конденсатора. Слой пыли или тополиного пуха ухудшает обдув, повышает давление конденсации и энергопотребление. Загрязненный воздушный фильтр приточной установки уменьшает расход через испаритель и способен вызвать обмерзание.
Периодическое обслуживание и признаки неисправностей
Регламент включает очистку теплообменников, проверку креплений и электрических соединений, диагностику давлений и температур, осмотр изоляции, дренажа и следов масла на соединениях. Интервал назначают по руководству производителя и условиям объекта. Появление пузырьков в смотровом стекле, инея, частых остановок или необычного шума — повод провести расчетную диагностику, а не доливать хладагент вслепую.
Система вентиляции может быть надежной и экономичной только при согласованной работе всех частей. ККБ, приточная установка, автоматика и трасса должны оставаться тем комплектом, который был рассчитан, смонтирован и настроен по единому проекту.
