В здании с десятками помещений обычная логика «одна комната — один кондиционер» быстро превращается в сеть наружных агрегатов, разрозненных пультов и трасс, которые трудно согласовать с фасадом, отделкой и режимом эксплуатации. При этом кабинеты, гостиничные номера, переговорные и залы нагреваются неодинаково: где-то солнце, где-то работает техника, а часть зон временно пустует. Мультизональная система решает эту задачу иначе — распределяет доступную холодо- или теплопроизводительность между помещениями по их текущей потребности.

Но само по себе использование VRF не гарантирует комфортного микроклимата и экономичной эксплуатации. Результат зависит от расчета нагрузок, выбранной схемы, ограничений конкретной серии, качества фреоновой магистрали и того, предусмотрены ли вентиляция, дренаж, электропитание и обслуживание. Стабильная работа начинается с согласованного проекта. Ошибка на концептуальном этапе может проявиться только после отделки: шумом, нехваткой мощности в часы пик, невозможностью одновременно греть и охлаждать разные зоны или сложным доступом к оборудованию.

Чем VRF отличается от VRV и какую задачу решает технология

VRF расшифровывается как Variable Refrigerant Flow — переменный расход хладагента. Это общее название мультизональной системы прямого испарения, в которой один наружный блок или модульная группа обслуживает несколько внутренних блоков. Автоматика регулирует подачу фреона в каждую зону, поэтому в помещениях можно поддерживать разные уставки температуры в пределах возможностей выбранной схемы.

VRV означает Variable Refrigerant Volume. Название зарегистрировала компания Daikin для собственного семейства оборудования. Поэтому VRV-система и VRF-система кондиционирования относятся к одной технологической категории, а практическая разница определяется не перестановкой букв, а серией производителя: допустимым количеством блоков, длиной трубопроводов, диапазоном наружной температуры, алгоритмами управления и доступными внутренними модулями.

Главная задача технологии — организовать кондиционирование множества помещений без отдельного наружного агрегата для каждой комнаты. Система меняет производительность по фактической нагрузке и дает централизованный контроль, но не превращает внутренние блоки в полностью независимые кондиционеры: у них остается общий холодильный контур, суммарная доступная мощность и ограничения по режимам.

Из каких элементов состоит мультизональная система

Базовая архитектура включает наружный модуль, внутренние блоки, медную фреоновую магистраль с разветвителями, дренаж, кабели питания и связи, а также локальное или центральное управление. Конкретный набор зависит от масштаба объекта и функций: к системе могут добавляться селекторные блоки для рекуперации тепла, шлюзы диспетчеризации, счетчики распределения потребления и модули подключения приточного оборудования.

Система образует единый холодильный и информационный комплекс: изменение одного узла приходится проверять относительно остальных элементов.

Наружный модуль и холодильный контур

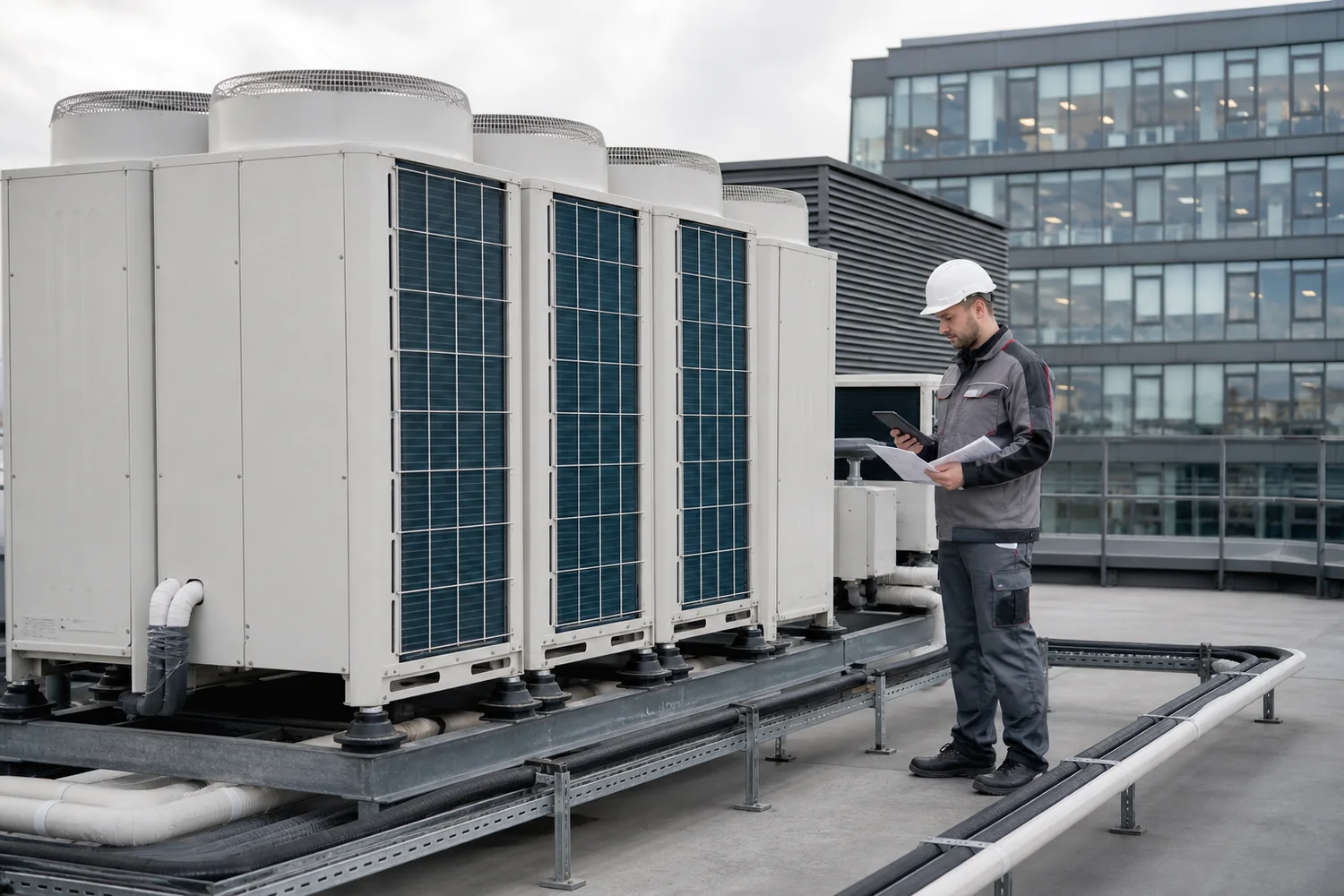

Наружный блок содержит один или несколько компрессоров, теплообменник, вентиляторы, арматуру и электронную плату. Компрессор создает циркуляцию и перепад давления, а внешний теплообменник отдает тепло воздуху либо забирает его из наружного воздуха — направление процесса зависит от режима. В крупных установках несколько наружных модулей объединяют в общую группу, если это предусмотрено производителем.

От наружного блока идет разветвленная сеть медных труб. По ней хладагент переносит тепло между улицей и помещениями. Рефнеты или коллекторы делят поток по ветвям; их геометрия, ориентация и место установки задаются техническим руководством. Самовольная замена фирменного разветвителя обычным тройником способна нарушить распределение масла и фреона.

Внутренние блоки, дренаж и автоматика

Каждый внутренний блок включает теплообменник, вентилятор, фильтр и электронный расширительный вентиль. Последний дозирует поток хладагента по командам контроллера. Воздух из помещения проходит через теплообменник, охлаждается или нагревается и возвращается в ту же зону. Образующийся при охлаждении конденсат отводится по самостоятельной дренажной сети.

Силовые и сигнальные линии связывают оборудование в единую систему управления. Система передает запросы зон наружной группе и возвращает статусы контроллерам. Настенный пульт нужен пользователю конкретной комнаты, центральный контроллер — службе эксплуатации, а шлюз BMS позволяет передавать статусы и команды в диспетчеризацию здания. Возможности интеграции следует проверять по протоколу и карте доступных параметров: наличие физического интерфейса еще не означает, что внешняя автоматика получит все нужные функции.

Как работает VRF/VRV-система

Принцип работы основан на переносе тепла хладагентом и регулировании его расхода по текущей потребности зон. Система сравнивает заданную и фактическую температуру, определяет запрос каждого внутреннего блока, а наружный модуль изменяет производительность компрессора. Электронные вентили распределяют поток между работающими теплообменниками.

Как меняется расход хладагента

В режиме охлаждения внутренний теплообменник работает как испаритель. Жидкий фреон после дросселирования кипит при низком давлении, забирает тепло у комнатного воздуха и в газообразном состоянии возвращается к компрессору. После сжатия горячий газ поступает в наружный теплообменник, отдает тепло улице, конденсируется и снова направляется к внутренним модулям.

Когда часть комнат достигла уставки, их электронные вентили уменьшают подачу, а компрессор снижает производительность в допустимом диапазоне. Если нагрузка возрастает, автоматика увеличивает расход. Именно такая модуляция отличает VRF от простой схемы с постоянной производительностью. При очень малой нагрузке оборудование может переходить в циклический режим, поэтому важны не только пиковая мощность, но и нижняя граница регулирования выбранной комбинации.

В режиме обогрева холодильный цикл переключается: внутренний теплообменник конденсирует хладагент и отдает тепло помещению, а наружный забирает энергию из внешнего воздуха. При низкой температуре и высокой влажности на внешнем теплообменнике возможно образование инея, поэтому система периодически выполняет оттайку. Этот процесс, доступную теплопроизводительность и резервный источник тепла проектировщик учитывает отдельно, а не переносит номинальные значения из режима охлаждения.

Двухтрубная и трехтрубная схема

В типовой двухтрубной конфигурации с тепловым насосом активные внутренние блоки одного контура работают в одном режиме: на охлаждение либо на обогрев. Пользователь может менять уставку и скорость вентилятора в своей зоне, но конфликтующие команды обрабатываются по логике приоритета. Такая схема подходит там, где помещения имеют сходный сезонный запрос.

Во многих сериях для одновременного охлаждения одних зон и обогрева других применяют трехтрубную систему с рекуперацией тепла. Селекторный модуль направляет горячий газ и жидкий хладагент к нужным блокам, а часть тепла переносится внутри здания вместо полного сброса наружу. При этом существуют фирменные двухтрубные системы рекуперации с блоками-переключателями, поэтому возможность смешанного режима определяют по архитектуре и документации конкретной серии, а не только по количеству труб. Такой режим полезен при разнонаправленных нагрузках — например, когда солнечный фасад требует охлаждения, а затененная сторона нуждается в обогреве. Дополнительные узлы и управление увеличивают стоимость и требования к проекту; реальную выгоду определяет профиль нагрузок.

В моей практике вопрос «можно ли в одной комнате греть, а в соседней охлаждать» стоит задавать до выбора серии. Если ответ нужен только несколько переходных недель, иногда рациональнее изменить зонирование или предусмотреть другой источник тепла. Если разнонаправленная нагрузка постоянна, схема с рекуперацией может быть обоснованной.

Как система поддерживает разные параметры по зонам

Зональное управление означает, что каждый внутренний блок получает собственную уставку и регулирует свою производительность, однако все блоки остаются частью общего контура. Пользователь может включить кабинет, отключить переговорную и задать разные температуры, пока команды совместимы с режимом и доступной мощностью наружной группы.

Система перераспределяет ресурс между активными помещениями, но не может отдать им больше мощности, чем доступно при данных наружных условиях.

Температуру измеряет датчик во внутреннем модуле или выносном пульте. Его расположение влияет на результат: датчик под потолком, у двери или рядом с источником тепла видит не те условия, которые ощущает человек. В канальном исполнении важно выбрать репрезентативную точку и не допустить подсоса воздуха из запотолочного пространства.

Для здания с большим числом зон полезны расписания, ограничение диапазона уставок, общий запрет конфликтующих режимов, журнал ошибок и удаленный контроль. В гостинице центральная автоматика может связывать работу с картой присутствия, в офисе — с графиком, а в коммерческом здании — с BMS. При этом локальная логика защиты оборудования должна сохраняться: внешняя диспетчеризация не должна обходить штатные блокировки.

Какие внутренние блоки можно подключать

Тип внутреннего блока выбирают не по внешнему виду каталога, а по планировке, высоте потолка, допустимому уровню шума, направлению воздушной струи и доступу для обслуживания. Если помещение имеет сложную форму, проверяют распределение струй, а не только холодопроизводительность. В одной VRF-системе обычно можно сочетать несколько исполнений совместимой серии.

  • Настенный блок удобен для кабинета или небольшой комнаты, где допустим видимый корпус и есть свободная стена. Это простой вариант по монтажу и сервису.
  • Кассетный блок устанавливают в подвесном потолке. Он распределяет воздух в нескольких направлениях, но требует достаточного запотолочного пространства и ревизионного доступа.
  • Канальный блок скрывают за потолком, а воздух подают через решетки по короткой сети воздуховодов. Такое решение дает свободу дизайна, но требует расчета внешнего статического давления, шумоглушения и балансировки.
  • Напольно-потолочный или консольный модуль используют там, где кассетное и канальное размещение невозможно либо требуется направленная воздушная струя.

Один внутренний модуль иногда обслуживает несколько близких помещений через воздуховоды, но тогда пропадает независимое управление каждой комнатой. Если зоны живут по разным графикам или имеют разные теплопритоки, для них предусматривают отдельные блоки. Воздушный поток также нельзя направлять прямо на постоянные рабочие места или кровать.

Как VRF взаимодействует с вентиляцией

Система отвечает прежде всего за температуру и не заменяет вентиляцию. Обычный внутренний блок многократно прогоняет комнатный воздух через теплообменник, но не обеспечивает расчетный приток с улицы и удаление загрязнений. Поэтому приточно-вытяжная вентиляция и мультизональный комплекс кондиционирования решают разные, хотя и связанные задачи.

Температура и качество воздуха связаны по ощущениям человека, но отвечают за них разные инженерные процессы. Система кондиционирования снимает тепловую нагрузку, система вентиляции обеспечивает воздухообмен.

Приточный воздух создает дополнительную тепловую и влажностную нагрузку, которую учитывают при подборе. Его можно обработать в отдельной вентиляционной установке, через прямоточный внутренний модуль либо теплообменник с AHU Kit, если такую комбинацию допускает производитель. В любом варианте согласуют автоматику, температуры подачи, защиту от замерзания и последовательность режимов.

Когда объекту нужна полноценная подача и вытяжка воздуха, состав работ определяют отдельно от VRF. На странице услуги подробно описан монтаж приточно-вытяжной вентиляции, включая проектирование, размещение оборудования и основные этапы.

Для каких объектов VRF подходит, а когда лучше другое решение

VRF наиболее уместна в здании с несколькими независимо используемыми зонами, переменной нагрузкой и ограниченным местом для множества наружных агрегатов. Если здание живет по разным графикам, система позволяет не кондиционировать все комнаты одинаково. Технологию применяют в офисах, гостиницах, клиниках, магазинах, учебных зданиях, многокомнатных квартирах и загородных домах. Назначение объекта само по себе ничего не решает: важны график, количество помещений, фасадные ограничения, возможность проложить трассы и организовать сервис.

Система может быть избыточной для двух-трех небольших комнат с одинаковым режимом. Там обычная сплит-система или установка мульти-сплит-систем часто проще по управлению и дешевле в ремонте. Для серверной, лаборатории или непрерывного технологического процесса важнее резервирование и точность поддержания условий; бытовая или комфортная VRF не всегда соответствует этим требованиям. Промышленный объект дополнительно требует проверки технологических выделений и допустимых параметров среды.

В большом доме выбор зависит от архитектуры: скрытые канальные блоки могут обслуживать группы помещений, а VRF — давать более дробное зонирование. Отдельный разбор этой задачи представлен в материале «Кондиционирование большого дома: мультизональные системы vs канальные решения». Он углубляет именно частный сценарий коттеджа и не дублирует общий принцип работы VRF.

VRF, мульти-сплит или чиллер–фанкойл: что выбрать

Для небольшого числа комнат обычно достаточно сплит- или мульти-сплит-системы; VRF удобнее при большом количестве зон и развитом централизованном управлении; система чиллер–фанкойл становится сильной альтернативой на крупных объектах, где ценятся водяной контур, масштабирование и особая стратегия резервирования. Сравнивать решения следует на одном расчете нагрузок и одинаковых требованиях, а не по цене наружного оборудования.

Критерий Сплит / мульти-сплит VRF/VRV Чиллер–фанкойл
Тип контура внутри здания Хладагент между наружным и внутренними блоками Разветвленный холодильный контур Вода или водный раствор между чиллером и фанкойлами
Рациональный масштаб Несколько зон Много зон с переменной нагрузкой Крупные и распределенные объекты
Зональное управление Есть, возможности зависят от модели Развитое локальное и центральное управление Есть; зависит от гидравлики и автоматики
Риск при утечке внутри здания Хладагент Хладагент, суммарную заправку проверяют расчетом Вода на внутренних ветвях; холодильный контур сосредоточен у чиллера
Инженерная инфраструктура Относительно простая Фреоновые трубы, дренаж, сеть управления Насосы, гидромодули, трубопроводы, арматура
Обслуживание Несколько сравнительно автономных контуров Общий контур требует квалифицированной диагностики Холодильная и гидравлическая части требуют комплексного сервиса

Мульти-сплит-система похожа тем, что к одному наружному блоку подключают несколько внутренних. Но она рассчитана на меньший масштаб, обычно имеет более простую сеть и управление. VRF допускает развитое разветвление и большее число адресных модулей, хотя фактические пределы зависят от серии.

В схеме чиллер–фанкойл холод производит чиллер, а по зданию циркулирует вода или незамерзающий раствор. Фанкойл охлаждает воздух в комнате. Такая архитектура исключает разветвленную фреоновую сеть в занятой части здания, но добавляет насосы, арматуру, гидравлическую балансировку и защиту от протечек или замерзания. Для объективного выбора считают капитальные затраты, место под оборудование, сезонные режимы, резервирование и стоимость эксплуатации.

Преимущества и ограничения VRF/VRV

Сильная сторона VRF — сочетание зонального комфорта и общей инфраструктуры. Система адаптируется к частичной нагрузке, допускает разные типы внутренних блоков и может объединять управление зданием. Устройство общего контура сокращает число наружных агрегатов, но связывает зоны между собой. Длинные и разветвленные трассы дают проектировщику больше свободы, чем бытовое оборудование, но не снимают ограничений конкретной модели.

  • Гибкость: помещения включаются по фактическому графику, а конфигурацию можно подстроить под планировку.
  • Управление: локальные пульты сочетаются с централизованным контролем, расписаниями и диспетчеризацией.
  • Частичная нагрузка: инверторный компрессор меняет производительность вместо постоянной работы на номинале.
  • Архитектура: один наружный блок или группа заменяет множество отдельных агрегатов на фасаде.

Ограничения не менее существенны. Авария общей наружной группы может затронуть сразу несколько зон, поэтому для критичных помещений продумывают независимый резерв. Суммарную массу хладагента проверяют расчетом безопасности для обслуживаемых помещений. Ошибка в пайке или разветвлении осложняет поиск утечки. Система чувствительна к качеству проекта, чистоте труб, вакуумированию и соблюдению фирменных правил.

Экономичность также нельзя объявлять универсальным свойством. Она зависит от профиля нагрузки, наружной температуры, выбранной комбинации блоков, настроек и обслуживания. При завышенной мощности или длительной работе около нижней границы регулирования фактическая эффективность может оказаться хуже ожидаемой.

Что учесть при проектировании и подборе оборудования

Проектирование начинается с теплового и воздушного баланса каждой зоны, а не с деления площади на универсальный коэффициент. Для жилых и общественных помещений целевые условия выбирают с учетом ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях». Общие решения по отоплению, вентиляции и кондиционированию принимают в рамках СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» в действующей редакции и с учетом назначения конкретного здания.

Система должна быть проверена как часть общего микроклимата здания, а не как изолированное устройство.

Расширенный состав проекта, связь климатических разделов и документации раскрывает статья «Проектирование ОВиК». Для VRF особенно важно согласовать решения с архитектурой до устройства потолков и отделки: поздний перенос люка, решетки или трассы часто затрагивает сразу несколько смежных систем.

Нагрузки, одновременность и коэффициент подключения

По каждому помещению учитывают ограждения, площадь и ориентацию остекления, солнечные поступления, людей, освещение, оборудование, приточный воздух, влажностные процессы и график. Затем строят суммарный профиль. Пиковые нагрузки разных зон могут не совпадать по времени, поэтому наружный модуль не всегда выбирают как арифметическую сумму номиналов внутренних блоков.

Коэффициент подключения показывает отношение суммарной номинальной мощности внутренних модулей к мощности наружной группы. Допустимое значение и правила пересчета производительности определяет производитель. Превышение 100% не означает появление дополнительной мощности: при одновременном максимальном запросе автоматика распределит доступный ресурс, и отдельные помещения могут дольше выходить на уставку.

Проектировщик проверяет не только расчетный летний максимум. Для теплового насоса нужна зимняя производительность при расчетной наружной температуре, влияние оттайки и допустимый рабочий диапазон. Если VRF не покрывает отопительную нагрузку в холодный период, предусматривают основной или резервный источник тепла и согласованную автоматику.

Трассы, размещение, электропитание и шум

Для выбранной серии проверяют общую и максимальную длину трубопроводов, расстояние до наиболее удаленного внутреннего блока, перепады высот, участки после первого разветвителя и разницу уровней между внутренними модулями. Эти параметры нельзя брать «в среднем по VRF»: у разных линеек они различаются. По фактической геометрии рассчитывают диаметры труб и дополнительную заправку.

Наружный блок размещают так, чтобы обеспечить приток и выброс воздуха без короткого замыкания потоков, доступ к панелям и возможность замены крупного узла. Проверяют нагрузку на основание, виброизоляцию, отвод воды после оттайки, воздействие снега и шум на соседние помещения. Декоративный экран не должен ухудшать теплообмен.

Для каждого внутреннего блока нужны питание или общая линия по схеме производителя, связь, дренаж и сервисная зона. У канального блока заранее рассчитывают сопротивление воздуховодов и предусматривают доступ к фильтру, вентилятору, поддону и электронному вентилю. Дренаж прокладывают с контролируемым уклоном либо применяют насос, если самотек невозможен; точка сброса должна исключать запахи и обратный поток.

Заправка хладагентом и безопасность помещений

Массу хладагента определяют по заводской заправке и фактическим длинам и диаметрам трасс. Затем проверяют сценарий относительно объема наименьшего помещения, куда при утечке может попасть хладагент. Критерии выбора и классификации холодильных систем содержит ГОСТ 33662.1-2015; конкретные меры принимают по применимым частям стандарта, документации оборудования и проектным условиям.

При необходимости меняют деление контуров, уменьшают заправку, предусматривают обнаружение утечки, аварийное проветривание или другие технические меры. Решение зависит от типа хладагента, категории помещения и конфигурации системы. Безопасность нельзя свести к фразе «фреон нетоксичен»: опасность создают вытеснение кислорода, продукты разложения при контакте с пламенем и давление в контуре.

Я рекомендую до выпуска проекта сделать координационную модель хотя бы для самых плотных зон: коридоров, санузлов, технических помещений и запотолочного пространства у наружной стены. Именно там чаще пересекаются фреон, дренаж, воздуховоды, кабельные лотки и конструктив. На плане все выглядит свободно, а на монтаже за место борются пять систем.

Как проходят монтаж и пусконаладка

Качественный монтаж VRF — это воспроизводимый технологический процесс с контролем скрытых работ, а не только соединение наружного блока с внутренними. Система собирается строго по согласованной схеме. До начала работ сверяют проект, модельный ряд, диаметры труб, разветвители, отметки, электросхему и доступность оборудования. Замены согласуют с проектировщиком, потому что один измененный модуль способен повлиять на коэффициент подключения и сеть управления.

  1. Разметка и крепления. Устанавливают опоры, подвесы, внутренние и наружные блоки с учетом вибрации, уклонов и сервисных зон.
  2. Фреоновая магистраль. Медные трубы режут и готовят чистым инструментом, защищают от влаги и загрязнений, соединяют по технологии производителя. При пайке применяют продувку инертным газом, чтобы внутри не образовывалась окалина.
  3. Разветвители и теплоизоляция. Рефнеты ориентируют по инструкции, соединения проверяют, трубопроводы изолируют без разрывов и мостиков холода.
  4. Дренаж. Сеть испытывают проливом, проверяют уклон, насосы и отсутствие протечек до закрытия потолков.
  5. Электрика и связь. Выполняют питание, заземление, адресную шину и подключение пультов по схеме выбранной серии.
  6. Испытания контура. Проводят проверку прочности и герметичности разрешенным газом и давлением, указанным в документации, затем вакуумируют систему и контролируют стабильность вакуума.
  7. Заправка и адресация. Дополнительную заправку рассчитывают по параметрам трасс и дозируют по массе с помощью весов, а не определяют по давлению «на глаз». Блокам назначают адреса и проверяют связь.
  8. Пуск и сдача. Тестируют охлаждение и обогрев в допустимых условиях, записывают рабочие параметры, проверяют ошибки, пульты, центральное управление и дренаж.

Порядок испытаний и наладки систем вентиляции и кондиционирования описывает ГОСТ 34060-2017. На конкретном объекте его применяют вместе с проектом, паспортами и монтажными инструкциями производителя. Заказчику передают исполнительные схемы, акты скрытых работ и испытаний, протокол пуска, перечень настроек и инструкцию для эксплуатации.

Эксплуатация, обслуживание и совокупные затраты

Исправная VRF-система требует планового обслуживания внутренних и наружных блоков, дренажа, холодильного контура и автоматики. Система сохраняет расчетные характеристики только при нормальном теплообмене и герметичном контуре. Периодичность определяют по инструкции производителя, условиям объекта и фактическому загрязнению. Универсальный интервал «раз в год» не подходит всем: ресторан, офис и загородный дом создают разную нагрузку на фильтры и теплообменники.

Внутри помещений очищают или меняют фильтры, осматривают теплообменники, вентиляторы, поддоны и насосы. Снаружи проверяют теплообменник, вентиляторы, крепления и свободный проход воздуха. Диагностика контура включает поиск признаков утечки, анализ рабочих параметров и осмотр соединений; просто «дозаправлять фреон» без устранения причины нельзя. Требования к безопасной эксплуатации, ремонту и обращению с хладагентом устанавливает ГОСТ 33662.4-2015.

Совокупные затраты складываются из оборудования, проектирования, монтажных материалов, автоматики, электроснабжения, пусконаладки, энергии, регламентного сервиса и возможного ремонта. На цену заметно влияют длина трасс, количество разветвителей, высотные работы, сложность дренажа и доступ к скрытым блокам. Сравнивать предложения следует по единому техническому заданию и составу работ.

Перед приемкой полезно проверить четыре вещи: соответствует ли фактическая схема исполнительной документации; доступны ли фильтры, платы и соединения; зафиксированы ли результаты испытаний; обучена ли служба эксплуатации. Хорошая мультизональная система не требует от пользователя разбираться в холодильном цикле, но оставляет специалисту понятный доступ к каждому узлу и достоверную историю параметров.
