В частном доме сырость на окнах, запахи из кухни и духота в спальнях нередко появляются не из-за слабой вытяжки, а из-за несогласованной работы всей вентиляции. Вентиляционный канал может быть достаточно большим, но без притока он не удаляет загрязнённый воздух. И наоборот: открытое окно временно усиливает тягу, однако не исправляет ошибки в трассе, утеплении или выходе над кровлей.

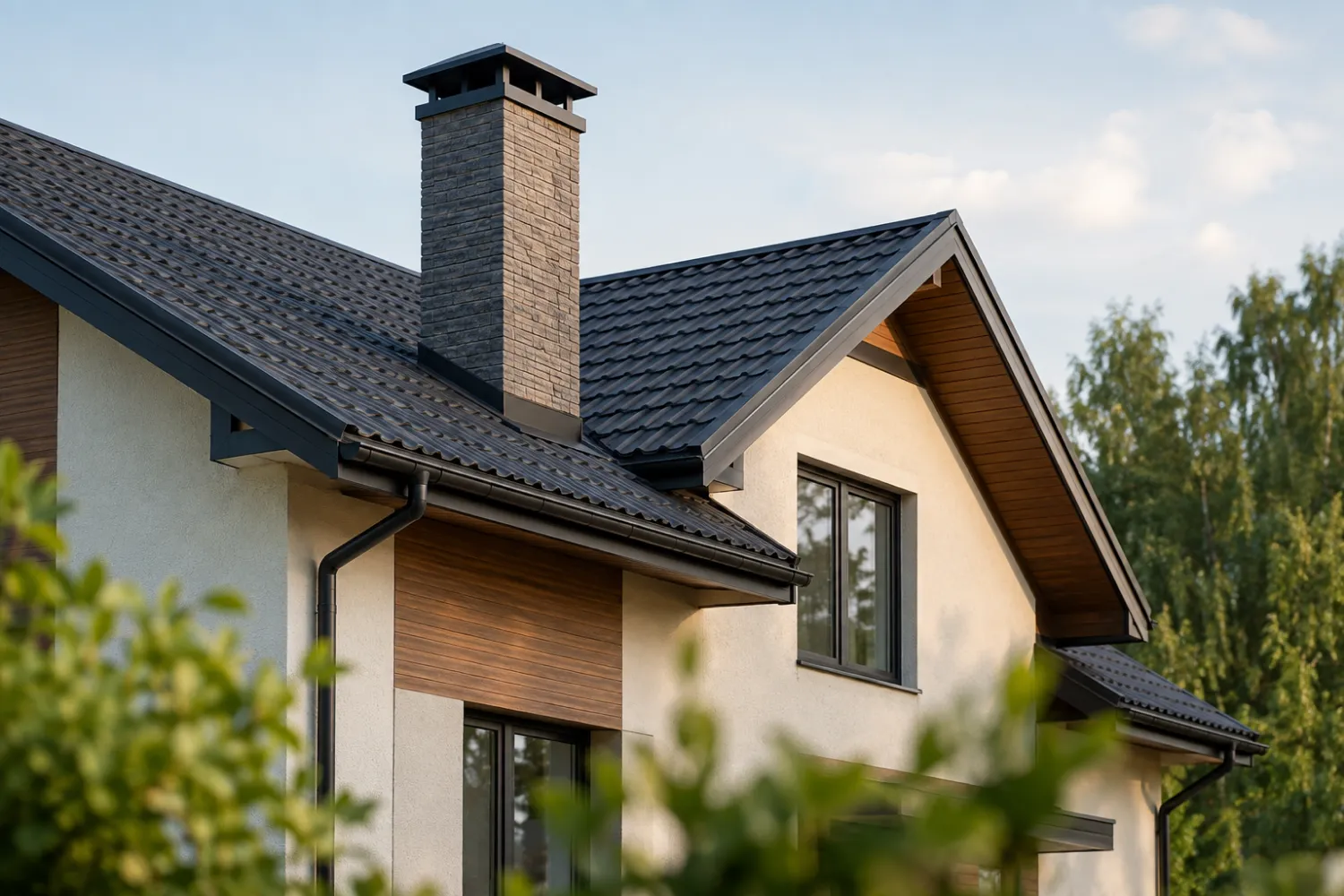

Вентиляционная шахта объединяет каналы и выводит отработанный воздух за пределы здания. Её устройство следует закладывать вместе с планировкой, конструкциями и инженерными сетями. Тогда вентиляция работает без лишнего шума, теплопотерь и постоянной зависимости от открытых окон.

Устройство вентиляционной шахты и принцип её работы

Вентиляционная шахта — это вертикальная строительная конструкция, внутри которой проходят один или несколько обособленных каналов. К ним подключают вытяжные решётки помещений, а верхнюю часть выводят наружу. Сама шахта не создаёт воздух: она формирует защищённый путь, по которому воздушный поток движется от помещения к улице.

Движение воздуха по каналам.

Естественная вентиляция использует разность давления и плотности тёплого внутреннего и холодного наружного воздуха. Чем устойчивее температурный напор и чем меньше сопротивление вентиляционного канала, тем увереннее тяга. Летом, при близких температурах внутри и снаружи, естественный поток ослабевает и иногда меняет направление под действием ветра.

На движение влияют не только высота и сечение. Каждый поворот, сужение, шероховатая поверхность, загрязнённая решётка и длинный горизонтальный воздуховод увеличивают сопротивление. Поэтому два внешне одинаковых дома могут получить разный фактический расход воздуха.

Связь притока и вытяжки.

Чтобы вытяжной канал удалял воздух, в комнаты должен поступать равный ему объём. В старом доме приток частично обеспечивали неплотности окон. После установки герметичных стеклопакетов вентиляционная система часто теряет этот неуправляемый источник. Тогда с улицы свежий воздух подают через стеновые или оконные клапаны, приточную установку либо приточно-вытяжную систему.

Вентиляция направляет воздух от чистых зон к более загрязнённым: из жилых комнат через переточные зазоры или решётки к кухне, санузлам и другим вытяжным помещениям. Закрытая межкомнатная дверь без перетока способна нарушить эту цепочку даже при исправной шахте.

В моей практике проверка начинается не с вентилятора, а с притока. Если при приоткрытом окне тяга появляется, причина часто находится в приточной части вентиляции. Установка более мощной вытяжки без приточного решения может усилить шум и разрежение, но не обеспечить расчётный воздухообмен.

Когда обычного клапана недостаточно, важно согласовать расход, мощность нагрева и качество очистки притока. Как работает такое оборудование и какие параметры сравнивать, разобрали в статье: Приточная вентиляция с фильтрацией и подогревом воздуха.

Требования к вентиляционной шахте в частном доме

Требования определяются назначением помещений, схемой вентиляции, конструкцией дома и пожарной безопасностью. Базовые положения для одноквартирных домов содержит СП 55.13330.2016 «Дома жилые одноквартирные», а проектирование вентиляционных систем регулирует СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» с действующими изменениями. Конкретные размеры нельзя назначать только по площади дома: их подтверждают расчётом.

Размещение, сечение и высота вентиляционных каналов

Вертикальную трассу стараются делать короткой, прямой и доступной для осмотра. Для естественной вентиляции выгодно располагать шахту ближе к внутренней тёплой зоне здания: охлаждение стенок уменьшает тягу и повышает риск конденсата. Трассу согласуют с балками, стропилами, электропроводкой, водопроводом и канализацией до начала строительных работ.

При компоновке проверяют четыре условия:

  • к каждому обслуживаемому помещению подходит вентиляционный канал расчётного сечения;
  • повороты и горизонтальные участки не создают избыточного сопротивления;
  • для ревизии и очистки остаётся безопасный доступ;
  • проходы через перекрытия и кровлю не ослабляют несущие элементы.

Сечение выбирают по расчётному расходу и допустимой скорости воздуха. Слишком узкий вентиляционный канал даёт большое сопротивление и шум, а чрезмерно широкий при малом расходе может хуже прогреваться и занимать лишнее место. Форма также важна: круглый гладкий воздуховод обычно имеет меньшее сопротивление, чем прямоугольный канал той же полезной площади с неровными стенками.

Высоту оголовка определяют с учётом формы кровли, близости конька, парапетов и более высоких частей здания. Если выход попадает в зону ветрового подпора, вентиляционная шахта может получить нестабильную или обратную тягу. Универсальная высота без привязки к крыше поэтому ненадёжна.

Стыки должны быть герметичными по всей трассе. Подсос из чердака уменьшает вытяжку из помещения, а утечка влажного воздуха в конструкцию приводит к намоканию утеплителя. Участок в холодной зоне теплоизолируют по расчёту, защищая изоляцию от увлажнения.

Пожарная безопасность вентиляционных каналов

Вентиляционные и дымовые каналы выполняют разные задачи, поэтому их нельзя произвольно объединять. Материалы, расстояния до горючих конструкций, огнезаделка проходок и необходимость противопожарных клапанов определяются проектом. Эти вопросы регулирует СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» с изменениями.

Противопожарный режим — это не отдельная деталь шахты, а совокупность правил эксплуатации объекта. Нельзя закрывать ревизионный доступ, заменять проектный материал горючим или самостоятельно подключать вытяжку к каналу отвода продуктов сгорания. Если рядом расположен дымоход, взаимное положение выходов проверяет проектировщик.

Как рассчитать размер вентиляционной шахты

Размер шахты получают после расчёта расхода воздуха по помещениям и аэродинамического расчёта вентиляции. Сначала определяют, сколько воздуха нужно удалить и подать, затем распределяют этот расход по каналам. Только после этого выбирают сечения, решётки, клапаны и, при необходимости, вентилятор.

Расчёт воздухообмена и сечения каналов

Проектировщик сопоставляет требования для каждого помещения и баланс всего дома. Расход обозначают L в м³/ч, скорость — v в м/с, площадь живого сечения — F в м². Базовая связь выглядит так: F = L / (3600 × v). Формула показывает площадь, но не завершает расчёт: далее учитывают длину трассы, местные сопротивления, шероховатость, решётки и доступный напор.

Рабочая последовательность расчёта:

  1. определить требуемый воздухообмен отдельно для жилых и вытяжных помещений;
  2. составить схему движения воздуха и проверить переток между комнатами;
  3. назначить предварительные размеры каждого канала;
  4. рассчитать потери давления на прямых участках, поворотах и решётках;
  5. скорректировать сечение или оборудование и проверить баланс вентиляции.

Фактическая производительность должна быть не менее принятого расчётного значения в заданном режиме, но увеличение расхода «с запасом» тоже требует проверки: оно повышает шум, расход энергии и теплопотери.

Кратность полезна как проверочный показатель, но её нельзя выбирать по первой найденной таблице или использовать вместо расхода. Формулы, нормативные основания и примеры собраны в статье: Кратность воздухообмена: как выполнить расчет и примеры.

Естественная и механическая вентиляция

Способ побуждения выбирают с учётом сезонности, требований к управлению и доступного обслуживания.

Критерий Естественная вентиляция Механическая вентиляция
Движущая сила Температурный и ветровой напор Вентилятор
Стабильность расхода Меняется по сезону Регулируется автоматикой
Подготовка притока Ограничена возможностями клапана Возможны фильтрация и подогрев
Обслуживание Осмотр каналов и решёток Дополнительно фильтры, вентиляторы и автоматика

Выбор не обязательно бинарный. В частном доме применяют гибридную схему: постоянная естественная вытяжка дополняется вентилятором в режимах повышенной влажности или интенсивного приготовления пищи.

Материалы для вентиляционных шахт

Материал выбирают не по одному признаку, а по герметичности, сопротивлению, пожарным ограничениям, массе и способу интеграции в здание. Внутренняя поверхность должна оставаться ровной, а стыки — доступными для качественной сборки.

Решение Преимущества Ограничения
Кирпичная шахта Интегрируется в каменную часть дома, обладает большой тепловой инерцией Требует аккуратной кладки; наплывы раствора повышают сопротивление
Металлический воздуховод Гладкая поверхность, широкий выбор фасонных элементов В холодной зоне нуждается в защите от конденсата и расчётной теплоизоляции
Керамический модуль Стабильная геометрия и заводская система элементов Значительная масса и требования производителя к основанию и сборке
Заводской сборный блок Быстрый монтаж и предсказуемое сечение Необходимо заранее согласовать размеры с перекрытиями и кровлей

Полимерный воздуховод допустим не в каждом участке и не рядом с любым оборудованием. Его применение проверяют по назначению вентиляции, температуре перемещаемого воздуха и пожарным требованиям. Для скрытого вентиляционного канала особенно важны документы на материал и возможность замены соединений без разрушения несущих конструкций.

Особенности монтажа вентиляционной шахты

Монтаж начинается с проекта, а заканчивается измерением фактического расхода. Геометрически ровная шахта ещё не означает, что вентиляция работает: ошибка в одном переходе или отсутствие притока меняют результат всего расчёта.

Последовательность работ удобно контролировать по этапам:

  1. Разметка. Оси каналов переносят на перекрытия и кровлю, сверяют с конструкциями и другими сетями.
  2. Сборка. Элементы соединяют без ступенек внутрь потока, стыки герметизируют совместимыми материалами.
  3. Крепление. Воздуховоды фиксируют так, чтобы собственный вес и температурные деформации не разрушали соединения.
  4. Проходки. Узлы перекрытий и кровли выполняют по проекту с огнезаделкой, гидроизоляцией и сохранением несущей способности.
  5. Теплоизоляция. Холодные участки защищают от охлаждения и образования конденсата.
  6. Пусконаладка. Проверяют направление потока, расходы по ветвям, шум и работу при закрытых окнах и дверях.

Мы в Con‑Vent стараемся проверить шахту до чистовой отделки: просматриваем доступные участки, контролируем стыки и оставляем ревизию там, где возможны загрязнение или обслуживание. Исправить смещённый канал на этом этапе значительно проще, чем после облицовки и устройства кровли.

Оголовок защищают от осадков без перекрытия живого сечения. Дефлектор применяют только после оценки ветровых условий: неподходящее устройство способно не усилить, а ухудшить тягу. Результаты пусконаладки полезно зафиксировать вместе с режимами работы оборудования и условиями измерений — так последующие проверки можно сопоставить с исходными значениями.

Особые случаи: кухня, санузел, котельная и подвал

Одинаковый вентиляционный канал нельзя автоматически назначать всем помещениям: различаются загрязнения, режим использования и требования безопасности. Общая шахта может конструктивно объединять обособленные каналы, но схема их подключения должна исключать перенос запахов и переток воздуха между зонами.

Помещение Главная задача Что проверить в проекте
Кухня Удаление влаги, тепла и запахов Совместимость общеобменной вытяжки с кухонным зонтом и наличие притока
Ванная и санузел Удаление влажного и загрязнённого воздуха Переток из смежных помещений, влагостойкость решётки, обратную тягу
Котельная Воздух для вентиляции и безопасной работы оборудования Тип камеры сгорания, отдельность дымоудаления, приток и требования изготовителя
Подвал Удаление влаги без переувлажнения холодных поверхностей Расположение отверстий и риск конденсата; летом сравнивают абсолютную влажность и точку росы внутри и снаружи, а при неблагоприятных условиях ограничивают приток влажного воздуха или применяют осушение

Для помещений с газоиспользующим оборудованием применяют СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления» с изменением № 1. Воздух на горение, общеобменная вентиляция и отвод продуктов сгорания — связанные, но не взаимозаменяемые задачи. Схему нельзя менять без проверки характеристик котла и проектных условий.

Типичные ошибки при устройстве вентшахты

Большинство проблем проявляется уже после отделки: вентиляционная шахта может выглядеть завершённой, но давать слабый поток, шуметь или собирать конденсат. Риск уменьшается, если проверять не только конструкцию, но и весь путь воздуха.

Причины слабой и обратной тяги

При диагностике последовательно исключают наиболее частые причины:

  • нет организованного притока при герметичных окнах и дверях;
  • вентиляционный канал заужен раствором, крепежом или неправильно выбранной решёткой;
  • холодный участок не утеплён и внутри выпадает конденсат;
  • оголовок находится в зоне ветрового подпора;
  • вентиляторы разных ветвей создают взаимное влияние;
  • кухонная вытяжка перекрывает вентиляционный канал, который должен работать и при выключенном зонте.

Лист бумаги у решётки показывает лишь наличие движения в конкретный момент и не заменяет измерение. Для оценки используют анемометр или балометр, фиксируют положение окон и дверей, режим вентиляторов и наружные условия.

Обслуживание и очистка вентиляционных каналов

Периодичность обслуживания зависит от конструкции и эксплуатации, поэтому универсальный срок для любого дома некорректен. Поводом для внеплановой проверки служат стойкие запахи, запотевание, следы влаги у решётки, рост шума или изменение направления потока.

При обслуживании осматривают доступные участки и оголовок, очищают решётки и вентиляционный канал, проверяют крепления, герметичность, утепление, клапан и работу вентилятора. После вмешательства повторяют измерения. Если обслуживание затрагивает дымоход или вентиляционный канал помещения с газоиспользующим оборудованием, применяют специальные требования к проверке и квалификации исполнителя. Такой подход сохраняет расчётный воздушный поток и помогает обнаружить дефект до повреждения отделки и конструкций дома.
