Система приточной вентиляции может забирать морозный наружный воздух, хотя в помещении нужно сохранять комфортную температуру. Вентилятор лишь перемещает воздух; тепло передает отдельный узел — калорифер. Ошибка в его выборе приводит к прохладе из решеток, лишним расходам на энергию, срабатыванию защиты или остановке оборудования зимой.

Название кажется устаревшим, однако само оборудование применяется в современных приточных и приточно-вытяжных установках, воздушном отоплении, сушильных камерах и технологических системах. Разберемся простыми словами, что такое калорифер, откуда он получает тепло, чем отличаются его основные виды и какие данные действительно нужны для подбора.

Для чего нужен калорифер

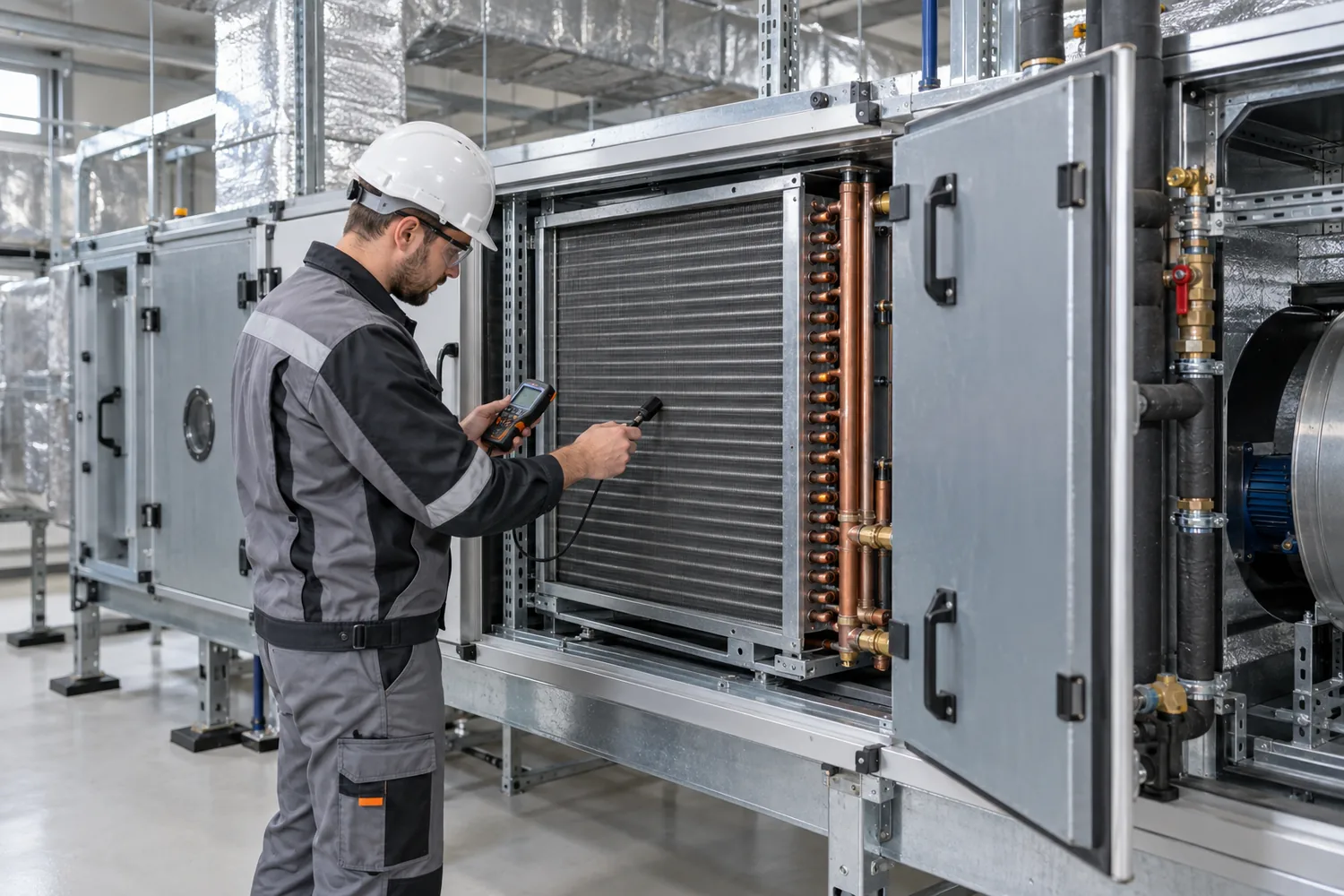

Калорифер — это теплообменный аппарат, который нагревает проходящий через него воздух. В профессиональной документации также употребляется термин «воздухонагреватель». Термины для систем отопления, вентиляции и кондиционирования установлены в ГОСТ 22270-2018. Источником тепла может быть горячая вода, пар, электричество или сгорающее топливо — от этого зависят конструкция, управление и область применения прибора.

Система вентиляции использует калорифер, чтобы довести воздух до расчетной температуры. Калорифер не заменяет фильтр, вентилятор и автоматику: каждый элемент выполняет собственную функцию. Не стоит путать этот узел и с кондиционером. Кондиционер переносит тепло с помощью холодильного контура, тогда как воздухонагреватель получает энергию от теплоносителя или нагревательных элементов.

Оборудование применяют, когда необходимо:

  • подогреть наружный воздух перед подачей в комнаты или рабочие зоны;
  • организовать воздушное отопление помещения либо поддержать основную систему отопления;
  • обеспечить заданную температуру в сушильном или технологическом процессе;
  • защитить последующие секции установки от работы при слишком низкой температуре;
  • компенсировать теплопотери, связанные с организованным воздухообменом.

Система вентиляции должна обеспечить расчетный расход. Калорифер подбирают так, чтобы он нагревал воздух при этом расходе, принятой наружной температуре и заданной температуре притока.

Как работает калорифер

Принцип работы основан на теплообмене: холодный воздух соприкасается с нагретой поверхностью и забирает у нее часть энергии. Вентилятор создает движение через проходное сечение, поэтому нагревается не неподвижный объем, а непрерывный воздушный поток. Чем больше расход и требуемый перепад температур, тем выше необходимая тепловая мощность.

Калорифер работает в общей последовательности, которую задает система автоматики:

  1. автоматика получает команду на запуск и проверяет разрешающие сигналы;
  2. к теплообменнику подается горячая вода или пар либо включаются электрические элементы;
  3. вентилятор направляет воздух через оребренную поверхность или блок нагревателей;
  4. датчик измеряет температуру после секции, а регулятор изменяет подачу тепла;
  5. при перегреве, недостаточном расходе или риске замерзания защита ограничивает мощность либо останавливает установку.

Система поддерживает заданную температуру, изменяя подачу тепла по сигналам датчиков.

Ошибочная последовательность запуска способна оставить нагреватель без требуемого потока или защиты. Как связать датчики, клапаны, насос и аварийные блокировки, разобрали в статье: Автоматизация систем вентиляции.

Когда система использует водяной теплообменник, теплоноситель движется внутри оребренных трубок. Клапан меняет расход горячей воды, а датчики контролируют температуру. Электрический калорифер нагревает воздух резистивными элементами; мощность регулируется ступенями либо плавно, если это предусмотрено схемой.

На фактическую отдачу влияют не только паспортные киловатты. Существенны:

  • расход и начальная температура воздуха;
  • температура и расход теплоносителя на входе и выходе;
  • чистота оребрения и фильтра перед нагревательной секцией;
  • скорость потока и равномерность его распределения по сечению;
  • алгоритм регулирования, блокировки и настройки автоматики.

В моей практике недостаточно проверить только заявленную мощность. Один и тот же калорифер ведет себя по-разному при расчетном расходе и при частичной производительности вентилятора. Поэтому мы в Con-Vent проверяем совместную работу нагревателя, клапана или силового регулятора, вентилятора и датчиков минимум в зимнем и переходном режимах.

Система вентиляции проектируется как единое целое. Область применения и требования к таким решениям определяет СП 60.13330.2020 с актуальными изменениями, а допустимые режимы конкретного прибора сверяют с документацией производителя.

Калорифер: основные виды

Основное различие — источник тепла. Вода, пар, электричество и газ дают разную стоимость эксплуатации, требования к подключению и характер регулирования. Универсально лучшего варианта нет: калорифер выбирают по доступным ресурсам и нагрузке, а система должна обеспечивать его подключение, управление и обслуживание.

Калорифер каждого вида оценивают по одинаковым основным критериям:

Вид Откуда получает тепло Сильная сторона Основное ограничение
Водяной Система теплоснабжения или отдельный котел Подходит для значительных и длительных нагрузок Нужны трубопроводы, узел регулирования и защита от замерзания
Электрический Электрическая сеть Простое подключение без гидравлического контура Требуется достаточная выделенная мощность, эксплуатационные расходы зависят от тарифа
Паровой Паровая сеть предприятия Высокая интенсивность теплоотдачи Применим только там, где есть пар и подготовленный персонал
Газовый Газовая горелка Может нагревать воздух в больших объемах Требует отдельного инженерного решения по газоснабжению, горению и удалению продуктов сгорания

Водяной калорифер

Водяной калорифер представляет собой теплообменник из трубок с оребрением. Через него циркулирует нагретая вода, а между ребрами проходит воздух. Такой вариант часто выбирают для центральных установок с большой производительностью, если на объекте доступен источник тепла нужных параметров.

Система водяного нагрева обычно включает:

  • насос для циркуляции теплоносителя;
  • регулирующий клапан и необходимую арматуру;
  • датчики и защитную автоматику.

Главный зимний риск — замерзание воды в трубках. Поэтому калорифер подбирают не только по мощности. Проверяют:

  • гидравлическое сопротивление;
  • расход теплоносителя;
  • рабочие температуры;
  • допустимое давление.

Электрический калорифер

Электрический калорифер преобразует электрическую энергию в тепло и нагревает воздух непосредственно в канале. Система обходится без водяных трубопроводов и смесительного узла, поэтому монтаж может быть проще. Такое решение удобно для небольших приточных установок и периодически используемых объектов, где нет доступного теплоносителя.

До выбора проверяют:

  • выделенную электрическую мощность;
  • напряжение и число фаз;
  • сечение кабеля;
  • коммутационную аппаратуру;
  • заземление.

Система управления должна поддерживать допустимый способ регулирования, а параметры коммутации сверяют с документацией изготовителя.

Паровой и газовый калорифер

Паровой калорифер использует теплоту пара и его конденсации. Система востребована на промышленных площадках с паровой инфраструктурой; для работы важны отвод конденсата, уклон трубопроводов, арматура и режим давления.

Газовый калорифер создает тепло при сжигании газа. Система должна контролировать пламя, подавать воздух для горения и безопасно отводить продукты сгорания. Для обычной квартирной приточной установки такой вариант, как правило, не рассматривают.

Калорифер: преимущества и ограничения

Калорифер позволяет объединить подачу и нагрев воздуха в одном инженерном процессе. Температура меняется до распределения потока по помещениям, а автоматика может поддерживать уставку с учетом наружных условий. Но эффективность решения определяется не отдельным аппаратом, а тем, насколько правильно согласована вся система.

К практическим преимуществам относятся:

  • управляемый подогрев притока: температура после нагревательной секции контролируется датчиком;
  • выбор источника энергии: оборудование можно связать с водяным теплоснабжением, электрической сетью или промышленным паром;
  • широкий диапазон производительности: решения существуют для компактного агрегата и крупного объекта; система может иметь разную производительность;
  • совместимость с автоматикой: мощность можно изменять по температуре, расписанию и режиму вентилятора;
  • равномерная обработка потока: при корректной компоновке весь проходящий воздух получает расчетный нагрев.

Общее ограничение состоит в том, что фактическая тепловая отдача меняется, когда воздух идет с другим расходом, теплообменная поверхность загрязняется или источник тепла не выдает расчетные параметры. Калорифер в таком режиме теряет производительность, поэтому система регулирования должна своевременно корректировать подачу тепла.

Где применяют калорифер

Калорифер применяют там, где система должна нагреть воздух до подачи в обслуживаемую зону или технологический процесс. Масштаб объекта сам по себе не определяет вид: важнее производительность, температурный график, продолжительность работы и доступный источник энергии.

Типичные области применения:

  • квартиры и частные дома — компактные приточные установки и вентиляция с подогревом наружного воздуха;
  • офисы, магазины и общественные здания — центральная приточная или приточно-вытяжная система с распределением по зонам;
  • склады, мастерские и производственные помещения — вентиляция и воздушное отопление значительных объемов;
  • сушильные и технологические линии — подготовка: воздух нагревают до заданной для процесса температуры;
  • тепловые завесы и рециркуляционные агрегаты — локальный нагрев потока у проемов или внутри помещения.

Чтобы увидеть, как система забирает воздух с улицы, очищает и подает его в комнаты, полезен отдельный разбор: Приточная вентиляция с фильтрацией и подогревом воздуха. Он помогает связать калорифер с фильтрами, вентилятором и размещением установки.

Калорифер не равнозначен радиатору, тепловой пушке или тепловому насосу: канальный нагреватель работает внутри воздушного тракта. Мульти-сплит-система обслуживает отдельные зоны, но сама по себе не обеспечивает организованный приток наружного воздуха.

Как выбрать калорифер

Система задает расчетный расход и температурный режим. Затем определяют тепловую нагрузку, проверяют доступный источник энергии и выбирают калорифер по рабочей точке.

Если исходный расход еще не определен, начинать подбор мощности рано: методы расчета по площади, числу людей и кратности собраны в статье: Как рассчитать вентиляцию в помещении.

Если объемный расход L задан в м³/ч, предварительную мощность определяют по зависимости Q = L × ρ × c × Δt / 3600, где ρ — плотность воздуха в кг/м³, c — удельная теплоемкость в кДж/(кг·°C), Δt — разность температур в °C, а Q получают в кВт. При расходе в м³/с деление на 3600 не требуется. Формула показывает порядок величины, но не заменяет подбор по параметрам теплоносителя и характеристикам производителя.

Исходные данные для специалиста удобно собрать заранее:

  • назначение здания и режим работы вентиляции;
  • расчетный расход: сколько воздуха система подает в кубических метрах в час;
  • наружный воздух: расчетные параметры для населенного пункта и принятого режима проектирования по СП 60.13330.2020 и действующему СП 131.13330.2025;
  • температуру, до которой калорифер должен нагреть воздух;
  • доступные параметры воды, пара или электрической сети;
  • допустимое аэродинамическое сопротивление и резерв давления вентилятора;
  • размер канала, положение установки и доступ для обслуживания;
  • требования к резервированию, диспетчеризации и аварийным сигналам.

Варианты сравнивают по полной стоимости. Для водяного решения учитывают обвязку, трубы, насос и автоматику; для электрического — доступную мощность, кабельные линии и расходы на энергию.

Модель проверяют по каталогу в расчетной точке: важны тепловая отдача, сопротивление по воздуху, параметры теплоносителя, допустимые температуры и размеры. Если проектируется система «отопление, вентиляция, кондиционирование», режимы подсистем согласуют, чтобы не расходовать энергию на одновременный нагрев и охлаждение.

Я рекомендую заказчику сравнивать минимум два сценария: расчетный мороз и более частую температуру переходного периода. Оборудование должно не только выдавать максимум в холодный день, но и устойчиво регулироваться при небольшой нагрузке. Именно на частичных режимах становятся заметны слишком крупный клапан, грубое ступенчатое управление и несогласованность автоматики.

Калорифер: особенности установки

Установка после монтажа должна обеспечивать равномерный поток, доступ к обслуживанию и безопасную реакцию на отклонения. Калорифер не выйдет на расчетный режим, если воздух распределяется неравномерно, фильтр забит, теплоноситель не сбалансирован или датчик установлен неверно.

До пуска проверяют:

  1. соответствие направления движения воздуха и теплоносителя документации изготовителя;
  2. герметичность соединений, прочность креплений и отсутствие нагрузки трубопроводов на корпус;
  3. наличие доступа к фильтру, теплообменнику, клеммам, арматуре и датчикам;
  4. работу клапана, насоса, силовых ступеней и обратной связи по температуре;
  5. блокировку нагрева при остановленном вентиляторе или недостаточном расходе;
  6. аварийное отключение при перегреве и алгоритм защиты водяного контура от замерзания;
  7. фактический расход воздуха, температуру до и после секции и устойчивость регулирования.

Для водяного теплообменника особенно опасна остановка циркуляции в мороз. Защита может включать постоянную циркуляцию, управление клапаном по температуре обратной воды, отдельный термостат, предварительный прогрев и закрытие наружной заслонки при аварии. Набор мер выбирают по схеме и рекомендациям изготовителя; одна программная уставка не заменяет продуманную последовательность защит.

Электрическое оборудование требует проверки силовой части и исключения нагрева без потока. Секции большой мощности включают ступенями или через регулирующее устройство, чтобы снизить броски нагрузки и точнее поддерживать температуру. Паровой калорифер монтируют с учетом удаления конденсата, а газовый — только как специализированное оборудование с предусмотренными системами безопасности.

После запуска калорифер проверяют в рабочих режимах и фиксируют аварийные сигналы. В дальнейшем осматривают фильтры и теплообменник, контролируют соединения, арматуру и датчики. Периодичность задают с учетом запыленности, нагрузки и инструкции производителя.
